شرینک دیسک تیپ 3171 ساخت ایران

تماس بگیرید
  • نقد و بررسی
  • مشخصات فنی
  • محصولات مشابه
  • نظرات کاربران

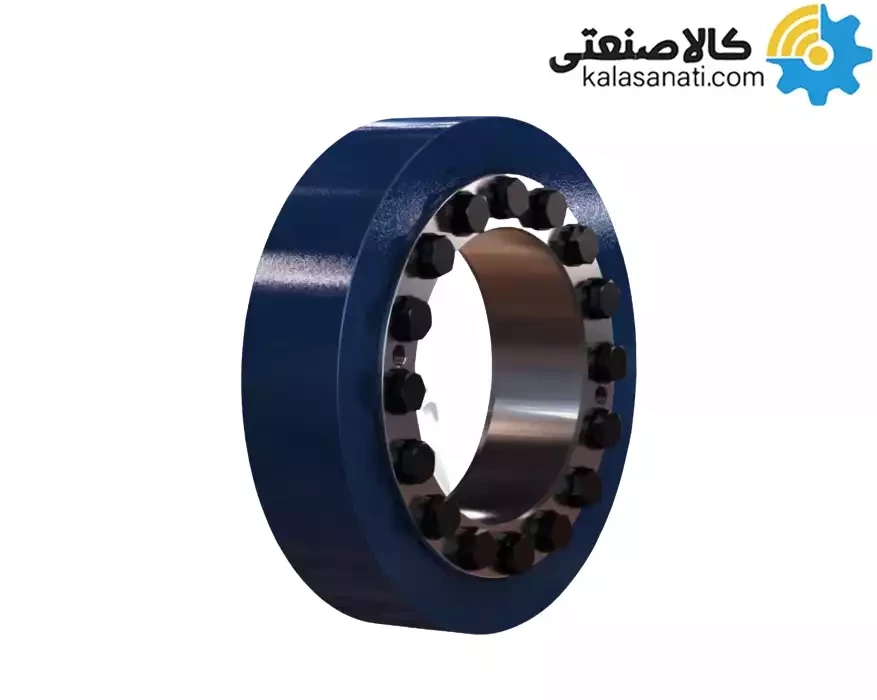

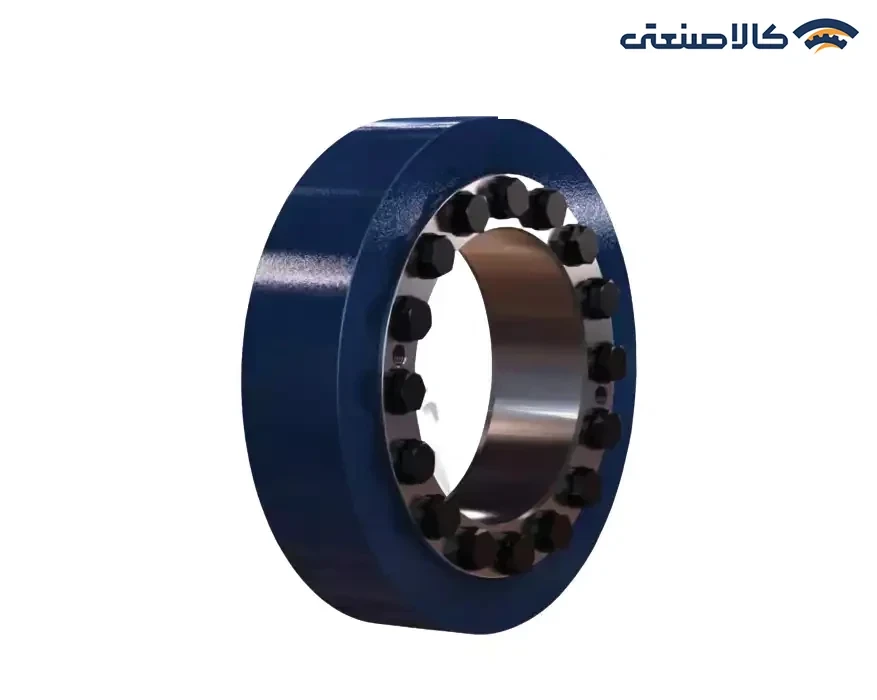

  • شرینک دیسک مدل 3171 ساخت ایران (Shrink Disc)

    عملکرد اصلی یک شرینک دیسک، برقراری اتصالی ایمن بین دو شفت یا شفت و یک هاب با استفاده از اصطکاک به منظور انتقال نیرو و گشتاور می باشد. برای مثال برای اتصال یک محور محرک و یک شفت تو خالی با استفاده از نیروی فشاری هاب را بر روی شفت فشرده می نماید. در این نوع اتصال صرفاً گشتاور انتقال پیدا کرده و هیچ گونه بار و یا ارتعاش و حرکت اضافی از شفت به هاب انتقال پیدا نمی کند؛ بنابراین جریان نیروی اضافی در این اتصال انتقال پیدا نمی کند.

    عملکرد شرینک دیسک

    عملکرد شرینک دیسک به این صورت است که به وسیله سفت شدن پیچ های شرینک دیسک و نیروی فشاری سطوح مخروطی داخلی، قطر کاهش می یابد و فشار شعاعی ایجاد می شود.

    ساختار شرینک دیسک 3171

    این شرینک دیسک یک شرینک دیسک دو تکه است. این شرینک دیسک از نوع Self-Locking می‌ باشد. تصویر زیر ساختار این شرینک دیسک را نشان می دهد.

    اجزای شرینک دیسک 3171

    شرینک دیسک های 3171 ارائه شده توسط کالا صنعتی آماده نصب بوده و در کمترین زمان ممکن امکان اتصال شفت به هاب را در سایزهای شفت متفاوت از 14 الی 660 میلی متر و انتقال گشتاور 36 الی 2830000 نیوتن متر فراهم می سازد.

    جهت سفارش و یا کسب هرگونه اطلاعات فنی بیشتر خواهشمند است با کارشناسان فنی کالا صنعتی ارتباط حاصل فرمایید. در ادامه سایزها و ابعاد انواع شرینک دیسک های سری 3171 ارائه شده توسط کالا صنعتی آورده شده است.

    همچنین می توانید جهت اطلاع از قیمت شرینک دیسک با کارشناسان کالا صنعتی در تماس باشید.

    d: قطر شرینک دیسک
    dw: قطر شفت
    Mmax: حداکثر گشتاور قابل انتقال
    D: قطر بیرونی
    l: طول بوش
    e: طول اضافی
    H: عرض شرینک دیسک
    A: قطر دایره
    d1: اندازه پیوست
    MA: گشتاور سفت کردن پیچ و مهره ها
    s: سایز پیچ و مهره ها
    nmax: فرکانس چرخشی مجاز
    PN: میانگین فشار وارد شده به های



    سایز و ابعاد شرینک دیسک 3171

    Pn

    mm2Nm/

    nmax

    min-1

    s

    Ma

    Nm

    d1

    mm

    A

    mm

    H

    mm

    e

    mm

    l

    mm

    D

    mm

    Mmax

    Nm

    dw

    mm

    d

    mm

    431

    13975

    M6×12

    12

    17

    28

    15

    1,5

    13,5

    41

    75

    13

    16

    389

    13022

    M6×12

    12

    19

    30

    15

    1,5

    13,5

    44

    100

    15

    18

    342

    12191

    M6×12

    12

    22

    32

    15

    1,5

    13,5

    47

    150

    17

    20

    329

    11459

    M6×16

    12

    26

    36

    18

    2

    16

    50

    215

    20

    24

    341

    9549

    M6×16

    12

    32

    44

    20

    2

    18

    60

    430

    25

    30

    483

    7958

    M8×20

    30

    38

    52

    22

    2

    20

    72

    740

    30

    36

    460

    7958

    M8×20

    30

    40

    53

    22

    2

    20

    72

    760

    32

    38

    341

    7162

    M8×20

    30

    47

    61

    24

    2

    22

    80

    790

    35

    44

    386

    6366

    M8×20

    30

    53

    68

    26

    2,5

    23,5

    90

    1370

    40

    50

    360

    5730

    M8×20

    30

    58

    72

    29

    3

    26

    100

    1840

    45

    55

    318

    5209

    M8×20

    30

    66

    80

    29

    3

    26

    110

    1990

    50

    62

    329

    4982

    M8×20

    30

    72

    86

    29

    3

    26

    115

    2460

    55

    68

    424

    4152

    M10×25

    59

    79

    100

    31

    4

    27

    138

    3830

    60

    75

    399

    4152

    M10×25

    59

    84

    104

    31

    4

    27

    138

    4240

    65

    80

    338

    3697

    M10×30

    59

    94

    114

    38

    4

    34

    155

    6000

    68

    85

    338

    3697

    M10×30

    59

    94

    114

    38

    4

    34

    155

    5830

    70

    90

    305

    3370

    M10×30

    59

    104

    124

    43

    4

    39

    170

    7400

    75

    100

    308

    3097

    M12×30

    100

    114

    136

    49

    5

    44

    185

    10000

    80

    105

    308

    3097

    M12×30

    100

    114

    136

    49

    5

    44

    185

    11700

    85

    110

    284

    2665

    M12×35

    100

    134

    160

    53

    5,5

    47,5

    215

    14900

    95

    125

    284

    2665

    M12×35

    100

    134

    160

    53

    5,5

    47,5

    215

    19600

    100

    130

    284

    2491

    M14×40

    160

    145

    173

    58

    6

    52

    230

    20400

    100

    135

    284

    2491

    M14×40

    160

    145

    173

    58

    6

    52

    230

    19000

    105

    140

    274

    2179

    M14×40

    160

    164

    190

    62

    6

    56

    263

    26400

    110

    150

    274

    2179

    M14×40

    160

    164

    190

    62

    6

    56

    263

    27200

    115

    155

    274

    2179

    M14×40

    160

    164

    190

    62

    6

    56

    263

    32000

    120

    160

    297

    1976

    M16×45

    250

    175

    204

    68

    7

    61

    290

    38200

    125

    165

    345

    1910

    M16×50

    250

    185

    214

    68

    8

    60

    300

    46000

    135

    175

    278

    1736

    M16×50

    250

    194

    226

    85

    8

    77

    330

    66700

    145

    185

    300

    1637

    M16×50

    250

    205

    240

    85

    8

    77

    350

    82000

    150

    195

    300

    1637

    M16×50

    250

    205

    240

    85

    8

    77

    350

    83600

    155

    200

    342

    1549

    M20×60

    490

    226

    270

    104

    10

    94

    370

    109000

    165

    220

    342

    1415

    M20×60

    490

    246

    296

    107

    10

    97

    405

    140000

    180

    240

    319

    1332

    M20×60

    490

    266

    318

    119

    10

    109

    430

    184000

    200

    260

    269

    1246

    M20×60

    490

    287

    340

    134

    10

    124

    460

    240000

    220

    280

    323

    1181

    M24×70

    840

    307

    360

    142

    10

    132

    485

    300000

    230

    300

    319

    1102

    M24×70

    840

    327

    380

    143

    10

    133

    520

    332000

    250

    320

    278

    1005

    M24×80

    840

    348

    402

    158

    12

    146

    570

    427000

    260

    340

    278

    971

    M24×80

    840

    368

    424

    162

    12

    150

    590

    539000

    280

    360

    258

    902

    M27×80

    1250

    388

    448

    163

    14

    149

    635

    536000

    290

    380

    252

    881

    M27×80

    1250

    398

    458

    166

    14

    152

    650

    561000

    300

    390

    255

    868

    M27×80

    1250

    410

    475

    173

    15

    158

    660

    648000

    310

    400

    236

    830

    M27×80

    1250

    430

    495

    186

    15

    171

    690

    7313100

    330

    420

    243

    774

    M27×80

    1250

    448

    516

    196

    15

    181

    740

    912000

    350

    440

    243

    744

    M27×80

    1250

    468

    536

    196

    15

    181

    770

    1026000

    370

    460

    223

    716

    M27×80

    1250

    488

    556

    216

    15

    201

    800

    1177000

    390

    480

    222

    674

    M27×80

    1250

    510

    580

    216

    15

    201

    850

    1288000

    410

    500

    219

    630

    M30×90

    1700

    538

    616

    238

    15

    223

    910

    1660000

    440

    530

    250

    610

    M30×90

    1700

    568

    646

    245

    22

    223

    940

    2083000

    460

    560

    219

    597

    M30×100

    1700

    598

    670

    263

    23

    240

    950

    2140000

    480

    590

    206

    562

    M30×100

    1700

    630

    716

    291

    23

    268

    970

    2560000

    510

    620

    178

    562

    M30×100

    1700

    650

    736

    287

    18

    269

    970

    2372000

    530

    640

    195

    535

    M33×110

    2200

    670

    770

    292

    22

    270

    1020

    2830000

    550

    660

  • مشخصات عمومی
    گارانتی
    ملاحظات مهم
    لطفاً قبل از هرگونه واریز وجه با کارشناسان فروش در تماس باشید. در قبال واریزی به هر حسابی غیر از حسابهای معرفی شده در سایت، کالا صنعتی هیچگونه مسئولیتی نخواهد داشت.
    ملاحظات مربوط به گارانتی
    دریافت گارانتی کالا منوط بر ارسال آن برای شرکت تولید کننده یا نماینده آن است و در صورتی که ایراد از مصرف کننده نباشد، شامل گارانتی خواهد شد.
    مدت زمان گارانتی
    24 ماه
    بازه زمانی ارسال
    نیاز به پیگیری از تامین کننده
    • کاربر مهمان
    • چهار شنبه 29 آذر 1402 - 11:40
    • 0
    • 0
    این مدل قفل کن با قطر داخل 80 شافتش چند میشه؟
    • مدیر سایت
    • پنجشنبه 30 آذر 1402 - 12:51
    • 0
    • 0

    با سلام و احترام

    شافت 65 هست. برای دریافت راهنمایی بیشتر با کارشناسان ما در ارتباط باشید.
