تصویر برداری حرارتی (ترموویژن) DT-980 برند CEM

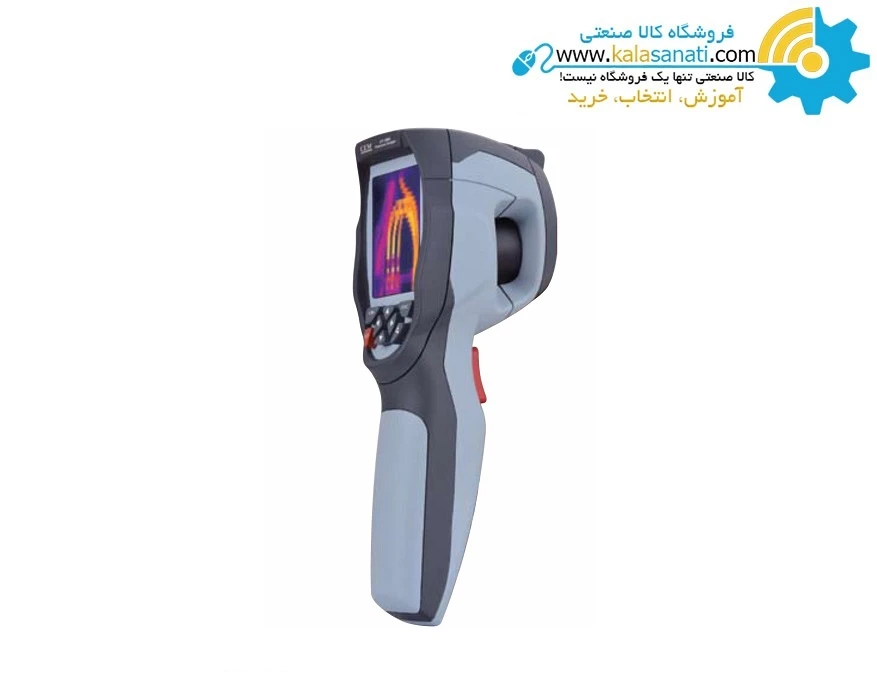

تصویر بردار حرارتی (ترموویژن) مدل CEM DT-980

دوربین حرارتی یا ترموویژن حرفه ای مدل DT-980 با قابلیت تصویر برداری در محدوده دمایی 20- تا 350 درجه سانتی گراد با دقت اندازه گیری ±2 درجه سانتیگراد، قابلیت زوم تصاویر تا 32X با حداقل فاصله فوکوس 0.5 متر، کیفیت تصویر نمایشگر 5 مگا پیکسل (480*640 پیکسل)، رزولوشن 80*80 پیکسل با حالت های مختلف عکس برداری نظیر بصری، حرارتی، عکس در عکس می باشد.

این دستگاه دارای کارت حافظه 8G بوده و دارای کابل اتصال به کامپیوتر USB interface می باشد. وزن این دستگاه 500 گرم است.

این دوربین حرارتی مناسب تشخیص محل های معیوب قطعه ها و تاسیسات صنعتی می باشد. از جمله های کاربرد های این دستگاه اندازه گیری دما در محیط، تشخیص اتصالات ضعیف برق که باعث بالا رفتن بیش از حد دما می شود،اندازه گیری دمای ایستگاه ها و ترانسفورماتور ها، آنالیز ساختمان ها برای کاهش مصرف انرژی، صنایع غذایی، سرویس و تعمیرات اتصالات و تجهیزات و نیز بررسی سیستم های تبرید و گرمایش می باشد.

نکات ایمنی: برای استفاده مناسب از دستگاه و جلوگیری از بروز هر گونه آسیب به شما و دستگاه لطفا قبل از استفاده از دستگاه به نکات ایمنی زیر توجه کنید:

1. از برخورد مستقیم لیزر دستگاه به چشم های افراد و حیوانات خودداری نمایید.
2. از باز کردن قطعات و یا هرگونه تعمیرات و اصلاح در قطعات دستگاه خودداری نمایید.
3. از نشانه گرفتن لنز دستگاه دستگاه بدون کاور در برابر اشعه و نور شدید (مانند نور خورشید) خودداری نمایید.
4. از دستگاه در دماهای بالای 50°C و یا پایین -20°C استفاده نکنید.
5. برای تمیز کردن دستگاه از یک دستمال مرطوب و مقدار صابون به مقدار بسیار کم استفاده کنید. از مواد شوینده که دارای خصلت سایندگی و یا خورندگی و ایزپروپیل الکل ها استفاده نکنید.
6. هنگام تمیز کردن لنز دستگاه بسیار احتیاط نموده و با دقت آن را تمیز کنید، در غیر اینصورت باعث آسیب به پوشش ضد انعکاسی لنز می شود.
7. زمانیکه از دستگاه استفاده نمی کنید حتما باتری آن را خارج نمایید.

جدول اقلام همراه دستگاه

جدول مشخصات فنی

ساختار دستگاه

1. پوشش لنز دوربین مادون قرمز
2. تنظیم کننده فوکوس دوربین
3. ماشه
4. نمایشگر
5. دکمه ها
6. جعبه باتری
7. محل نصب بند بدون لغزش

نمای جلو

1. چراغ
2. چراغ LED
3. دوربین Visual
4. نشانه گر لیزر
5. دوربین مادون قرمز
6. محل درج سه پایه

Interface

1. ورودی کابل شارژ
2. درگاه USB
3. ورودی Audio و میکرفون
4. ورودی کابل HDMI
5. محل درج Micro SD

قبل از شروع کار با دستگاه لازم است نکاتی درباره شارژ کردن و شرایط نگه داری باتری ذکر کنیم:

باتری را از دستگاه خارج نموده و در دستگاه شارژر قرار داده و آداپتور را به آن وصل کرده و باتری را شارژ نمود.

زمانی که باتری دستگاه شارژ کامل شود به صورت پر در می آید.

شرایط نگه داری باتری

باتری باید در یک شرایط دمایی 0◦C to 50°C (32°F to 122°F) نگه داری و شارژ شود.

از لحیم کاری باتری، ضربه زدن باتری با چکش و وارد نمودن هرگونه شوک به آن خودداری نمایید.

باتری را در نزدیکی آتش، در معرض نور مستقیم آفتاب، مکان هایی با دمای بالا قرار ندهید.

اگر دستگاه شارژ باتری و یا خود باتری دارای عیب و نقض می باشند، قبل از استفاده نسبت به بر طرف کردن آن اقدام کنید.

معرفی منو و عملکرد دستگاه

روشن کردن دستگاه: برای روشن کردن دستگاه دکمه پاور دستگاه را برای 3 ثانیه نگه دارید.

لنز و مشخصات IFOV

 Desktop

دستکتاپ مطابق شکل رو به روست.

Focus

برای فوکوس کردن لنز مادون قرمز را به صورت ساعتگرد و یا پاد ساعتگرد بچرخانید. زمانیکه دوربین دستگاه فوکوس کند تصویر واضح شده و اگر از فوکوس خارج شود تصویر نمایش داده شده تار می شود.

Shutter

تصویر حرارتی دستگاه ترموویژن در بعضی مواقع تار می شود، بنابراین برای وضوح تصویر نیاز است که تصویر حرارتی پس گذشت مدتی اصلاح و یا به عبارتی Refresh شود.

این اصلاح تصویر می تواند به صورت دستی و یا اتوماتیک انجام شود،که به آن Shutter گفته می شود. این اصلاح تصویر به 2 روش دستی و Auto تقسیم می شود. برای اصلاح تصویر در حالت اتوماتیک دکمه پاور دستگاه را فشار دهید.(آن را نگه ندارید).

Zoom

دستگاه DT-980 قابلیت زوم 32 برابری (32x) را دارد.

زمانیکه دستگاه در حالت دستکتاپ قرار دارد دکمه بالا (Up) را فشار داده تا دستگاه Zoom out و دکمه پایین را فشار داده تا دستگاه Zoom in کند.

Temperature Measurement

تمامی اشیا پیرامون ما از خود اشعه مادون قرمز ساطع می کند. میزان این اشعه بیانگر دمای سطح آن جسم است. دستگاه دوربین حرارتی این اشعه مادون قرمز را توسط سنسور های خود حس کرده و دمای آن را تخمین می زند.

تنظیم میزان تشعشع (Emissivity Adjustment)

تنظیم میزان ضریب انتشار نقش مهمی در تشخیص دمای جسم توسط دوربین دارد. برای سطوحی با ضریب انتشار کوچکتر از 0.6 تعیین درجه حرارت واقعی مشکل است.

همچنین این مشکل برای سطوح براق و بازتابنده نیز وجود دارد. در زیر یک لیست از میزان ضریب انتشار مناسب برای برخی از مواد در هنگام اندازه گیری دما ارائه شده است.

معرفی منو

1. Measure: محاسبه و نمایش و اندازه گیری دما
2. Emiss: تنظیم ضریب تشعشع
3. Image: انتخاب شش نوع عکس برداری برای مثال عکس برداری حرارتی و یا عکاسی Visual و ...
4. Palette: انتخاب نوع کالر بار(Color bar)
5. Range: انتخاب رنج دمای اندازه گیری شده
6. Settings: تنظیمات مربوط به تغییر زبان، تاریخ، زمان و داده ها و اطلاعات تولید

Image mode

چهار نوع قابلیت عکس برداری در دستگاه وجود دارد:

1. IR: عکس برداری حرارتی
2. Visible: عکس برداری ویژوئال
3. IR_Mix_VIS: عکس برداری ویژوئال و حرارت
4. AUF mode: تصویر برداری ادغام شده، در این تصویر برداری دستگاه دمای آنچه در مرکز صفحه نمایش داده می شود را با دمای کل تصویر مقایسه کرده و نسبت مخلوط تصاویر مادون قرمز و ویژوئال را محاسبه می نماید.

برای غیر فعال کردن AUF دکمه قفل را فشار دهید.

Image Palette

این قابلیت به شما امکان تصحیح رنگ تصویر مادون قرمز را می دهد.پالت های مختلفی برای بسیاری از کاربردهای مورد نظر از پیش طراحی شده اند.

Standard Palette

در منوی دستگاه با انتخاب گزینه پالت، می توانید پالت موجود را مشاهده و پالت دلخواه مورد نظر خود را انتخاب نمایید.

Image Adjustment

تنظیم تصویربرداری در دو حالت دستی و خودکار وجود دارد.

در حالت اتوماتیک سطح و طول آن با استفاده از تصویر حرارتی و حداقل و حداکثر دما تعیین می گردد.

Measurement Menu

در قسمت اندازه گیری دستگاه سه حالت اندازه گیری وجود دارد:

1. Spot: اندازه گیری نقطه ای که دمای مرکز جسم را می دهد.
2. Cold: کمترین دمای موجود را اندازه گیری و نمایش می دهد.
3. Hot: بیشترین دمای موجود را اندازه گیری و نمایش می دهد.

Reflective Temperature

همانطور که پیشتر ارائه شد اجسامی که از خود تابش زیادی دارند ممکن است دستگاه در حین اندازه گیری دمای آن ها دچار خطا شود، به همین منظور قابلیت Reflective Temp طراحی شده تا میزان خطای موجود را کاهش دهد.

به همین منظور بعد از باز کردن منوی دستگاه به قسمت Emiss رفته و Ref را انتخاب نمایید.

Temperature Range

دستگاه دارای دو رنج اندازه گیری دما می باشد.

• 20°C-150°C-
• 0°C-350°C

Language

برای انتخاب زبان کاربری مورد نظر بر روی Setting رفته و Language را انتخاب نمایید.

Temperature Unit

در منوی اصلی Setting را انتخاب کرده و سپس وارد Temp.unit شوید.

رابطه تبدیل واحدهای دمایی نیز به صورت زیر می باشد:

Factory Set

تنظیمات حالت کارخانه تمامی مقادیر پیش فرض دستگاه را به حالت کارخانه بر می گرداند. جدول زیر نشان دهنده مقادیر پیش فرض کارخانه است.

Set time

در Setting گزینه Set time را انتخاب نمایید و با استفاده از دکمه های راست و چپ برای انتخاب آیکون مورد نظر و از دکمه های بالا و پایین برای تغییر مقادیر استفاده نمایید.

Information

شامل اطلاعاتی مانند سریال نامبر دستگاه،تاریخ،ورژن نرم افزار و فضای باقی مانده از SD card است.

Alignment

برای این تنظیمات بر روی Setting رفته و با استفاده از دکمه های بالا و یا پایین بر روی Alignment قرار گرفته و یکی از 4 طراز مورد نظر خود انتخاب نمایید.

Power off

برای خاموش نمودن دستگاه به منو رفته وAuto Power off  را انتخاب نمایید. همچنین شما قادر به زمان بندی برای خاموش شدن دستگاه هستید به طوریکه می توانید تنظیم کنید دستگاه برای مثال پس از 30 دقیقه خاموش شود.

Volume

برای تنظیم صدا نیز در Setting بر روی منو رفته و Volume را انتخاب نمایید و با دکمه راست و چپ میزان صدا را تنظیم نمایید.

Camera Menu

دستگاه DT-980 قابلیت عکس برداری و فیلم برداری دارد.

رزولوشن عکس 1280*960 و فرمت Jpg و فرمت فیلم برداری به صورت Mp4 است.

Save Image

برای ذخیره کردن عکس ماشه داستگاه را فشار داده و سپس Save را انتخاب نمایید. در صورت عدم تمایل می توانید Cancel را فشار داده و عکس را ذخیره نکنید.

Video Menu

برای فیلمبرداری ماشه دستگاه را فشار داده و آن را مدتی نگه دارید. دستگاه شروع به فیلم برداری همراه با ضبط صدا می کند.

برای متوقف کردن فیلم برداری بار دیگر ماشه دستگاه را فشار داده و در صورت تمایل آن را ذخیره کنید.

برای مشاهده عکس ها و فیلم های خود دکمه ای را که بر روی آن نماد یک دیسکت وجود دارد را فشار دهید، برای شما پنجره یا باز می شود که در آن می توانید فیلم ها و عکس های ذخیره شده خود را مشاهده نمایید.

USB mode

هنگامی که کابل USB به دستگاه متصل شود پنجره ای باز شده که در آن دو گزینه Storage و PC Camera وجود دارد.
که در حالت Storage به فایل های ذخیره شده در SD card دسترسی خواهید داشت.

Fault Diagnose and Exclusion

ThermoView App

برای نصب نرم افزار دستگاه عبارت “Thermview” را در گوگل پلی و یا اپ استور جست و جو و دانلود نمایید.

Import Picture

برای انتقال عکس و فیلم به نرم افزار ابتدا دستگاه را به کامپیوتر وصل کرده و اطلاعات مورد نظر خود را درون ان منتقل نمایید و سپس گوشی موبایل خود را به کامپیوتر وصل کرده و داده را بر روی آن بارگذاری نمایید.

Analyze

برای آنالیز کردن عکس بر روی  کلیک نمایید.

1. آنالیز نقطه ای: بر روی نقطه مورد نظر خود در عکس کلیک نمایید، دستگاه دمای آن نقطه را به شما نشان می دهد.
2. آنالیز خطی: بر روی عکس مورد نظر یک خط درج کنید،نرم افزاربه شما بیشینه، کمینه و متوسط دمای مورد نظر را نمایش می دهد.
3. آنالیز منطقه ای: بر روی منطقه مورد نظر خود درگ کنید، نرم افزار بیشینه، کمینه و متوسط دمای آن منطقه را نمایش می دهد.

Image Mode

 را انتخاب نمایید. سپس 4 حالت انتخاب برای شما به وجود می آید.

Color bar select

برای انتخاب کالر بار  را انتخاب نمایید.

Report and share

برای مشاهده گزارش عکس گرفته شده آیکون  و برای به اشتراک گذاری آیکون  را انتخاب نمایید.
