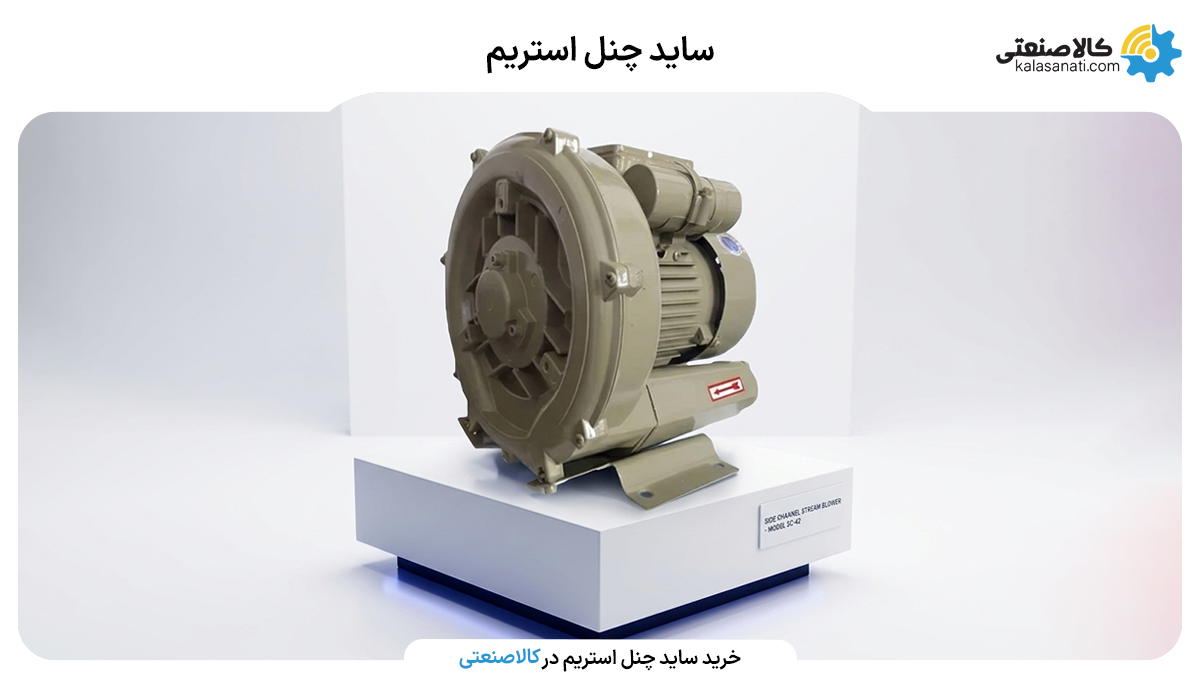

ساید چنل بلوئر استریم Stream

بلوئر استریم وسیله ای جهت دمیدن هوا با فشار و دبی بالا می باشد. بلوئر استریم یا هواده استریم وسیله ای است که با ایجاد فشار اختلافی بالای 750 mbar ( معادل 75000 Pa) می تواند جریان هوایی به میزان بیش از 1150 m3/h  تولید کند.

این دستگاه را ساید چنل استریم stream نیز می نامند چرا که هوای ورودی خود را از کانال های کناری به داخل می کشد و وارد پره های دستگاه می کند. انواع دستگاه های بلوئر استریم موجود معمولا بدون روغن طراحی شده اند. همچنین در عرف به این وسیله ساید چنل استریم یا بلوئر استریم نیز گفته می شود.

بلوئر استریم

دستگاه بلوئر استریم با کاربرد مکنده/دمنده کاربرد های صنعتی فراوانی دارد

مدل های بلوئر استریم دیزل ساز

بلوئر استریم الکتریکی شرکت دیزل ساز دارای دو مدل یک مرحله ای (SD, 1SD) و دو مرحله ای (2SD) می باشد که که با فرکانس کانورتور (SD-FU/FUK) کار می کند. معمولا این پمپ ها یا بلوئر استریم دیزل ساز را می توان با کانورتور تنظیم کرد تا با بهره وری مناسب کار کنند. این بلوئر استریم ها نیز می توانند گاز ها را نیز هدایت کنند.

خصوصیات بلوئر استریم

از جمله خصوصیات این هواده استریم صدای کم دستگاه است که به دلیل موتور IP54 القایی و انبار صداگیر خروجی هوا می باشد که دارای طراحی خاصی است. در برخی از مدل ها، یاتاقان های داخلی با حرف L مشخص شده اند (به طور مثال KBxxxL) که به طور تخصصی برای انتقال هوای داغ طراحی شده اند. البته قیمت بلوئر استریم های مختلف مطمئنا متفاوت بوده و بهتر است برای آگاهی از تمامی جزئیات با پشتیبانی تماس بگیرید.

ویژگی های مکانیسم بلوئر استریم

چرخش پروانه سه بعدی هواده استریم موجب سرعت گرفتن هوا بین تیغه ها و در جهت شعاع می شود. سپس هوا به دلیل اختلاف فشار مجبور به بازگشت به بیس پروانه می شود و بدین ترتیب با مسیر مارپیچی به بیرون رانده می شود. این عمل بار ها تکرار می شود و موجب ایجاد فشار هوا خواهد شد تا هوا از خروجی هوزینگ خارج شود.

نمای بلوور استریم

نمای کلی نحوه عملکرد هواده استریم

طراحی یاتاقان های خارجی به آن ها این امکان را می دهد تا در دمای پایین کار کرده، حرارت را سریعا برطرف کند و توزیع بار یکسانی را داشته باشد. در برخی مدل ها روغن روان کننده استفاده شده و باعث نگهداری آسانتر خواهد شد. همچنین شایان به ذکر است که گریس های مورد استفاده در شیلد بلبرینگ ها در تمام طول عمر دستگاه در مقابل گرما مقاومت خواهد کرد. گریس عایق نیز در طول عمر دستگاه از کویل موتور محافظت خواهد کرد.

نصب آسان بلوئر استریم

بیس تمامی مدل های بلوئر استریم ها با صفحات فولادی انعطاف پذیر ساخته شده است که به دستگاه خاصیت ضربه گیری را می دهد. این دستگاه را می توان تنها با کمک یک پیچ گوشتی نصب کرد. بیس را نیز می توان از طریق سوراخ های پیچ کاور جلوی دستگاه وصل کرد که به شما امکان نصب عمودی یا افقی بلوئر را بر حسب نیاز می دهد.

کارکرد بلند مدت هواده بلوئر

دستگاه بلوئر استریم از آلیاژ آلومینیوم ساخته شده است که به آن سبکی و پخش حرارت خیلی خوبی می دهد، و به همین دلیل عملکرد دستگاه حتی در دمای محیطی 40 درجه سانتی گراد نیز طولانی تر خواهد بود و دستگاه دوام خوبی خواهد داشت. علاوه بر این عایق سازی کلاس F و H قابلیت اطمینان این این بلوئر را بالاتر خواهد برد. همچنین بلوئر استریم دارای عایق های چند لایه برای شفت است که به منظور جداسازی کویل موتور از بدنه می باشد و باعث عملکرد عالی موتور و جلوگیری از صدمه دیدن آن می شود.

نمونه هایی از کاربرد های مختلف بلوئر استریم به عنوان ساید چنل وکیوم پمپ

•    مکنده هوا در تجهیزات شستشوی مواد غذایی ( مانند لوبیا) برای گردش هوا و مایعات در اطراف مواد غذایی
•    ایجاد نیروی مکش موقت و پایدار تجهیزات حمل و نگهدارنده با وکیوم
•    مکنده در انتقال دهنده و هدایت کننده پودر و گرانول ها
•    مکنده هوا در محیط کارهای بسته و تنگ
•    مکنده صنعتی غبار محیط کار نظیر خاک اره در نجاری ها
•    هدایت کننده ورق های کاغذی در دستگاه های چاپ
•    مکنده و ایجاد کننده خلا در دستگاه مکنده جدا کننده گاز ها از مایعات
•    مکنده ایجاد کننده خلا  در ماشین پر کننده بطری ها
•    مکنده در ماشین نخ ریسی اتوماتیک
•    مکنده در تجهیزات برش کاغذ
•    مکنده هدایت کننده در دستگاه های پرینت
•    مکنده صنعتی در تجهیزات غبار روبی از اشیا

کارکرد مکنده استریم

شما در شکل بالا کارکرد های مکنده این دستگاه را مشاهده می کنید

مثال هایی از کاربرد های مختلف بلوئر استریم به عنوان ساید چنل کمپرسور (دمنده)

•    دمنده تانکر تصفیه
•    دمنده در تجهیزات خشک کننده کارواش
•    دمنده در دستگاه برش کاغذ
•    دمنده در دستگاه خشک کننده داخل بطری ها
•    حباب ساز حمام
•    خشک کننده در دستگاه های چاپ
•    دمنده در دستگاه های تخمیر
•    دمنده هوا (جهت تامین اکسیژن) در محیط های کشت یا استخر های پرورش ماهی
•    دمنده احتراق (دمبوری)
•    دمنده هوا در دستگاه های شست و شوی میوه و سبزیجات
•    دمنده در دستگاه های انتقال پودر و گرانول ها
•    همزن الکترولیت ها با کمپرس هوا در محلول

کارکرد دمنده استریم

شما در شکل بالا کارکرد های دمنده این دستگاه را مشاهده می کنید

قطعات جانبی مورد استفاده در سیستم های متصل به ساید چنل استیم

•    شیر اطمینان: در صورتی که فشار هوا در یک لوپ بسته لوله کشی شده متصل به ساید چنل استیم ساید چنل بیش از حد بالا رود، ممکن است دستگاه به دلیل افزایش حرارت دچار تغییر شکل و شکستن شود. به این منظور نصب شیر اطمینان در مسیر لوله کشی به منظور جلوگیری از صدمه دیدن دستگاه ضروری است.

کاربرد نصب شیر اطمینان :

-    این شیر اطمینان برای هر دو حالت مکنده یا دمنده قابل استفاده است.
-    فشار استاتیکی شیر اطمینان را می توان به راحتی تنظیم کرد.
-    دمای کارکرد آن از بین -10  سانتی گراد تا 120 درجه سانتی گراد می باشد.
-    این شیر اطمینان را می بایست به دور از گریس و روغن و گاز های ناپایدار دور نگه داشت.

شیر اطمینان مورد استفاده در ساید چنل

استفاده از شیر اطمینان جهت جلوگیری از صدمات احتمالی شدیدا توصیه می شود

•    صداگیر : این قطعه به منظور کاهش صدای دستگاه مورد استفاده قرار می گیرد.

کاربرد و توصیه های قطعه صداگیر:

-    این قطعه را می توان برای هر دو حالت مکنده و دمنده در بلودر استیم استفاده کرد.
-    قابلیت کار در دمای بین -20  درجه سانتی گراد تا 140 درجه سانتی گراد
-    فشار استاتیکی در این قطعه به راحتی قابل تنظیم است.
-    این قطعه می بایستی از گریس و گاز ها یا روغن های ناپایدار دور باشد.
