شرکت شیوا امواج از سال ۱۳۶۷ در اصفهان فعالیت خود را در زمینه تولید تجهیزات برق صنعتی و انواع رلههای مورد استفاده در صنعت آغاز کرده است. در میان تجهیزات برق صنعتی که این برند عرضه میکند، کنترلبارها برای پایش جریان و حفاظت از تجهیزات در برابر شرایطی مانند افزایش، کاهش و عدم تقارن جریان به کار میروند. مدلهای دیجیتال شیوا امواج با سیستم میکروپروسسوری کار میکنند و امکان تنظیم محدوده جریان و نمایش مقدار جریان و خطاها را در اختیار کاربر قرار میدهند. در ادامه این صفحه از کالاصنعتی، عوامل موثر بر قیمت، نکات خرید و مزایای کنترل بار شیوا امواج را بررسی میکنیم.
عوامل موثر بر قیمت کنترل بار شیوا امواج
قیمت کنترل بار شیوا امواج به مدل، محدوده جریان و امکانات حفاظتی آن بستگی دارد؛ مدلهایی که بازه جریان گستردهتر یا امکانات بیشتری دارند، ممکن است قیمت متفاوتی نسبت به مدلهای سادهتر داشته باشند.
هنگام بررسی قیمت،ابتدا مشخص کنید کنترل بار برای چه موتوری استفاده میشود و جریان کاری آن چقدر است. سپس مدلهایی را که از نظر محدوده جریان و مشخصات حفاظتی با مدار شما سازگار هستند با هم مقایسه کنید.
راهنمای خرید کنترل بار شیوا امواج
برای انتخاب کنترل بار مناسب:
- اول از همه جریان مصرفکننده را از روی پلاک موتور یا مشخصات فنی آن بررسی کنید. محدوده تنظیم کنترل بار باید با جریان کاری تجهیز تناسب داشته باشد تا رله در شرایط عادی بیدلیل عمل نکند و در زمان اضافهبار نیز بتواند مدار را قطع کند.
- مورد بعدی، نوع برق مدار است. اگر کنترل بار برای یک موتور سهفاز استفاده میشود، باید مدلی انتخاب شود که برای همین نوع شبکه طراحی شده باشد. در انتخاب مدل تکفاز نیز مشخصات مدار و محدوده جریان باید با مشخصات رله تطبیق داده شود.
- امکانات حفاظتی نیز اهمیت دارند. در مدلهای مختلف شیوا امواج، قابلیتهایی مانند کنترل افزایش و کاهش جریان، تشخیص عدم تقارن و تنظیم زمان تأخیر وجود دارد. بنابراین قبل از خرید مشخص کنید چه سطحی از حفاظت برای موتور موردنظر لازم است.
- در نهایت، به نحوه نصب و فضای موجود داخل تابلو توجه کنید. اگر اطلاعات موتور، جریان نامی یا مدل کنترل بار موردنظر را دارید، میتوان بر اساس همین مشخصات گزینه مناسبتری انتخاب کرد.
در صورتی که برای خرید سایر محصولات شیوا امواج نیز نیاز به راهنمایی دارید با شمارههای مندرج در سایت تماس بگیرید و از مشاوره فنی متخصصین کالاصنعتی بهرهمند شوید.

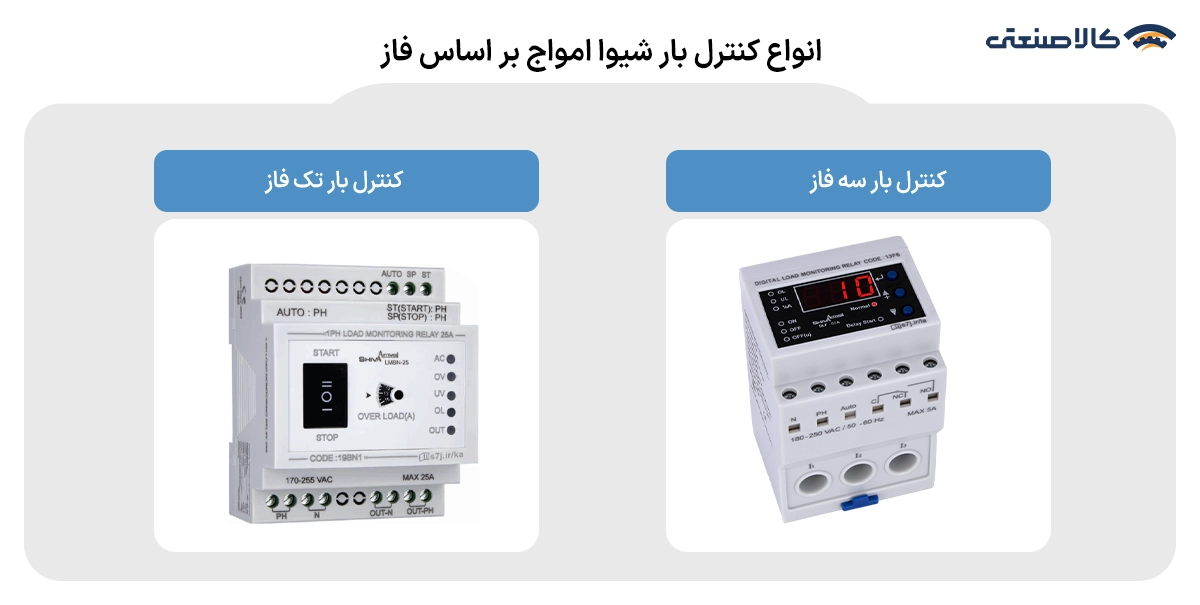

انواع کنترل بار شیوا امواج بر اساس فاز
کنترل بارهای شیوا امواج در دو گروه اصلی کنترل بار معمولی و کنترل بار FN عرضه میشوند. تفاوت اصلی این مدلها در امکانات کنترلی و قابلیتهای حفاظتی آنها است. علاوه بر این، کنترل بارهای شیوا امواج در رنجهای جریان مختلف و برای کاربردهای تکفاز و سهفاز تولید میشوند تا بتوان مدل متناسب با نوع مصرفکننده را انتخاب کرد.
کنترل بار تک فاز شیوا امواج
کنترل بارهای تکفاز شیوا امواج برای حفاظت از مصرفکنندههای تکفاز در برابر افزایش یا کاهش جریان استفاده میشوند. این مدلها بیشتر در مدارهایی کاربرد دارند که مصرفکننده با شبکه تکفاز کار میکند و نیاز به پایش جریان و قطع مدار در شرایط غیرعادی وجود دارد.
هنگام انتخاب کنترل بار تکفاز باید محدوده جریان قابل تنظیم، جریان مصرفکننده و نوع کاربرد بررسی شود تا رله در محدوده مناسب عملکرد داشته باشد.
کنترل بار سه فاز شیوا امواج
کنترل بار سهفاز شیوا امواج برای حفاظت موتورهای سهفاز و تجهیزات صنعتی استفاده میشود. این مدلها علاوه بر کنترل افزایش و کاهش جریان، در برخی مدلهای دیجیتال قابلیتهایی مانند نمایش جریان، تنظیم تأخیر عملکرد و تشخیص عدم تقارن جریان را نیز ارائه میدهند.
در انتخاب کنترل بار سهفاز، تطبیق محدوده جریان رله با جریان نامی موتور اهمیت زیادی دارد؛ زیرا انتخاب مدلی با رنج نامناسب میتواند باعث عملکرد اشتباه یا کاهش سطح حفاظت شود.
نکته: برخی مدلهای شیوا امواج علاوه بر کنترل جریان، قابلیت کنترل فاز را نیز ارائه میدهند. این مدلها تحت عنوان کنترل فازبار شیوا امواج، میتوانند پارامترهایی مانند افزایش یا کاهش جریان، عدم تقارن جریان و برخی خطاهای مربوط به شبکه سهفاز را پایش کنند. بنابراین در کاربردهایی که حفاظت کاملتر موتور یا تجهیزات سهفاز اهمیت دارد، استفاده از مدلهای ترکیبی کنترل بار و کنترل فاز میتواند نیاز به نصب چند تجهیز حفاظتی جداگانه را کاهش دهد. با این حال، انتخاب این مدلها باید بر اساس نوع مصرفکننده، شرایط مدار و سطح حفاظت موردنیاز انجام شود.

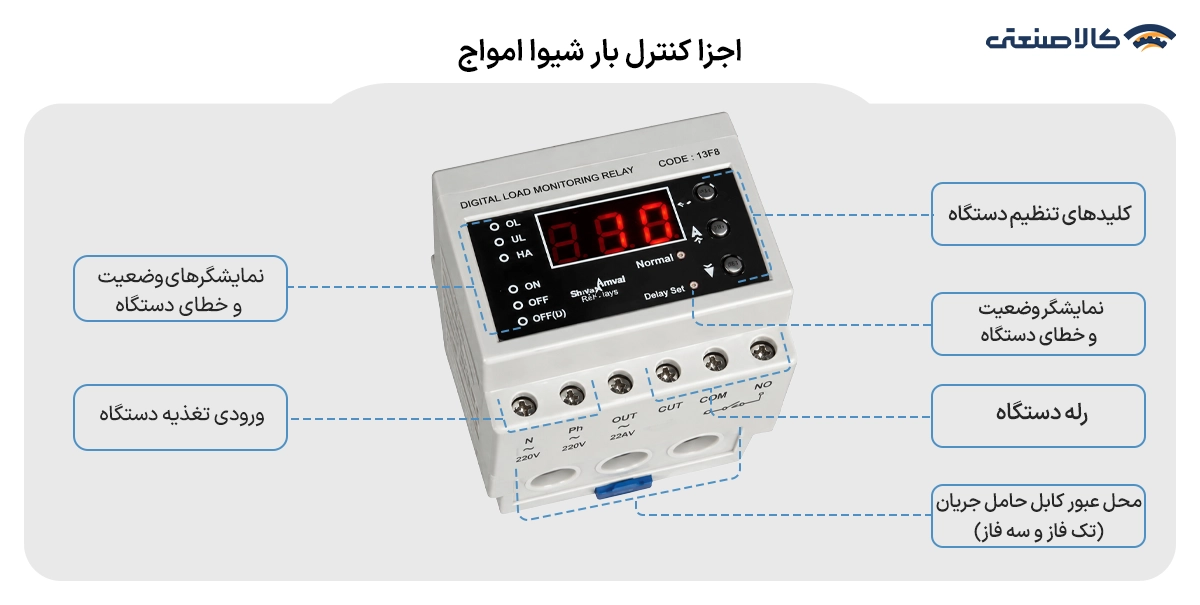

اجزای کنترل بار شیوا امواج
کنترل بار شیوا امواج از بخشهایی مانند نمایشگر دیجیتال، کلیدهای تنظیم، رله خروجی، ورودی تغذیه، ترمینالهای اتصال و محل عبور کابل حامل جریان تشکیل شده است. هرکدام از این بخشها وظیفهای در تنظیم پارامترها، اندازهگیری جریان و کنترل عملکرد مدار دارند.
در تصویر زیر اجزای اصلی کنترل بار شیوا امواج و محل قرارگیری هر بخش نمایش داده شده است:
مزایای کنترل بارهای شیوا امواج
کنترلبارهای شیوا امواج چند ویژگی دارند که هنگام انتخاب تجهیز حفاظتی برای موتور و تجهیزات سهفاز اهمیت پیدا میکنند.
- پایش دقیق جریان: در مدلهای دیجیتال، جریان بهصورت مستقیم اندازهگیری میشود و طبق مشخصات سازنده، برای اندازهگیری جریان نیازی به CT نیست. در مدلهای ۰.۵ تا ۱۵ آمپر و ۱ تا ۶۰ آمپر، کابل با سطح مقطع حداکثر ۲۵ میلیمترمربع میتواند مستقیماً از دستگاه عبور کند.
- حفاظت در برابر افزایش و کاهش جریان: کاربر میتواند محدوده جریان را تنظیم کند تا در صورت خروج جریان از محدوده تعیینشده، رله مطابق تنظیمات عمل کند. مدلهای دیجیتال همچنین امکان تنظیم تأخیر در وصل و قطع را دارند که برای جلوگیری از عملکرد نامناسب رله در شرایط گذرا کاربرد دارد.
- تشخیص عدم تقارن جریان: در مدلهای دیجیتال، عدم تقارن جریان نیز پایش میشود. این قابلیت برای مدارهای سهفاز اهمیت دارد، چون اختلاف قابلتوجه جریان فازها میتواند نشانه وجود مشکل در مدار یا مصرفکننده باشد.
- نمایش جریان و خطاها: نمایش مقدار جریان، مقادیر تنظیمشده و وضعیت خطا باعث میشود بررسی وضعیت مدار و تنظیم کنترلبار سادهتر باشد. در مدل کنترل فاز-بار شیوا امواج، علاوه بر جریان، مواردی مانند ولتاژ و تعداد دفعات وصل و قطع نیز قابل نمایش است.
- گستره جریان متفاوت: وجود مدلهایی در محدودههای مختلف جریان، از ۰.۵ تا ۱۵ آمپر و ۱ تا ۶۰ آمپر، امکان انتخاب کنترلبار متناسب با جریان مصرفکننده را فراهم میکند.
- گارانتی رسمی: طبق اعلام سایت رسمی شیوا امواج، محصولات این شرکت دارای ۳ سال گارانتی تعویض هستند.
خرید کنترل بار شیوا امواج از کالاصنعتی
برای خرید کنترل بار شیوا امواج از کالاصنعتی، ابتدا مدل و محدوده جریان موردنیاز خود را مشخص کنید و سپس مشخصات فنی محصول را با موتور یا مصرفکننده تطبیق دهید. اگر بین چند مدل مردد هستید، بهتر است قبل از ثبت سفارش، مشخصات موتور و شرایط مدار را در اختیار کارشناسان فروش قرار دهید تا انتخاب بر اساس جریان واقعی مصرفکننده انجام شود.
