بلبرینگ SKF

بلبرینگ SKF را بشناسید

بلبرینگ SKF یکی از نشان های تجاری معروف در زمینه تولید بیرینگهای صنعتی در جهان است. SKF از سال 1907 یک شرکت پیشرو در زمینه فناوری های نوین بوده است. تفاوت بنیادین بالبرینگ SKF  با سایر برند ها، این است که SKF همواره و به طور مداوم به دنبال توسعه فناوری های جدید است. این موضوع سبب شده است که بلبرینگ SKF مشتریان دائمی خود را حفظ نموده و بیشتر کند. بلبرینگ SKF در ایران نیز نمایندگی رسمی دارد و حتی بیش از یک نماینده رسمی بلبرینگ SKF در ایران وجود دارد. ایران یکی از بازارهای هدف برای این برند با کیفیت به شمار می رود. ساخت بلبرینگ SKF ترکیبی از 40 سال تجربه به همراه استفاده از سیستم ها و فن آوری های نوین است.

تولیدات بلبرینگ SKF

علاوه بر تمرکز بلبرینگ SKF بر روی پیشرفت در تکنولوژی، امروزه با توجه به مشکلات زیست محیطی به وجود آمده، این برند معتبر سعی بر تولید به همراه کاهش اثرات مخرب محیط زیست در طول چرخه تولید خود است. نمونه SKF BeyondZero آخرین نمونه از بلبرینگ SKF است که در راستای کاهش اثرات مخرب زیست محیطی تولید شده است. امروزه شرکت بلبرینگ SKF با توجه به واحدهای R&D و سیستم های تولید دانش که دارد، رفته رفته به صورت یک استاندارد و رفرنس شناخته شده است. پس اگر به دنبال استاندارد های ساخت بلبرینگ هستید، بهترین مرجع شرکت بیرینگ SKF به شمار می رود. این شرکت بهترین روش برای گرم کردن بیرینگ و جا زدن آن را حمام روغن می داند که البته در ایران از روش های دیگری برای این کار استفاده می شود. اما خوب بیرینگ هایی هستند که به دلیل اندازه بسیار بزرگی که دارند، باید روش دیگری برای گرم کردن آن استفاده شود.

بلبرینگ شیار عمیق SKF

بلبرینگ شیار عمیق بیشترین نوع بلبرینگ را دارند و مخصوصا همه کاره هستند. بلبرینگ SKF اصطکاک کمی دارند و برای صدای کم و لرزش کم بهینه شده اند که سرعت چرخش زیاد را امکان پذیر می کند. آن ها بارهای شعاعی و محوری را از هر دو جهت در خود جای می دهند، نصب آنها آسان است. بلبرینگ های شیار عمیق اس کا اف (SKF) از محبوبیت ویژه ای برخوردار است. دلیل محبوبیت زیاد این شرکت، تنوع زیادی این محصولات در زمینه کارکرد و اندازه است.

انواع بلبرینگ شیار عمیق SKF

1. بلبرینگ شیار عمیق تک ردیفه
2. بلبرینگ شیار عمیق تک ردیفه با شکاف های پرکننده
3. بلبرینگ شیار عمیق تک ردیفه از جنس فولاد ضد زنگ
4. بلبرینگ شیار عمیق دو ردیفه
5. بلبرینگ شیار عمیق تک ردیفه برای دماهای بالا
6. کم رولر ها (cam rollers) یا غلتک بادامک

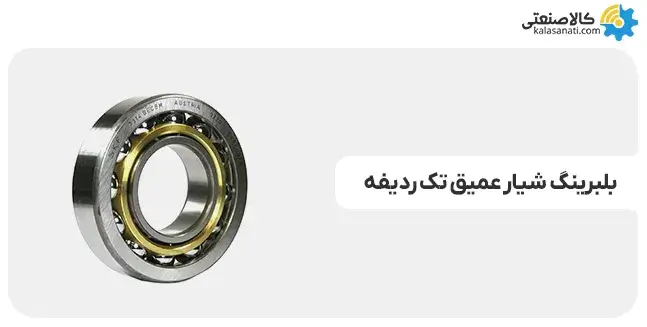

بلبرینگ شیار عمیق تک ردیفه

بلبرینگ های شیار عمیق تک ردیفه در واقع همه کاره هستند. این دسته از  بلبرینگ SKF ساده و غیر قابل تفکیک، مناسب سرعت های بالا و بسیار زیاد و در عملکرد قوی هستند. نگهداری این بلبرینگ ها کم است. شیار های مسیر غلتش عمیق و انطباق نزدیک بین شیار های مسیر غلتش و عناصر غلتان، بلبرینگ های شیار عمیق را قادر می سازد تا بارهای محوری را علاوه بر بارهای شعاعی در هر دو جهت و حتی در سرعت های بالا تحمل کنند. در دو مدل با آب بند و بدون آب بند وجود دارد.


بلبرینگ شیار عمیق تک ردیفه با شکاف های پرکننده

این دسته از بلبرینگ SKF یک شکاف پرکننده در رینگ داخلی و خارجی خود دارند که این باعث میشود بتوانند عناصر غلتان بزرگتری نسبت بلبرینگ های شیار عمیق استاندار در خود جای دهند. این بلبرینگ های حمل بار شعاعی بیشتری نسبت به دیگر بلبرینگ های شیار عمیق دارند اما تحمل بار محوری آن ها کم است. همچنین این بلبرینگ ها مانند دیگر بلبرینگ های شیار عمیق قابلیت عملکرد در سرعت بالا را ندارند. اندازه های کوچکتر این بلبرینگ SKF عمدتا برای جعبه دنده خودرو استفاده میشوند و دارای یک قفس میشوند.

انواع بلبرینگ شیار عمیق تک ردیفه با شکاف پرکننده

1. بلبرینگ های بدون آب بند(باز)
2. بلبرینگ های محافظ
3. بلبرینگ هایی با شیار رینگ ضربه محکم و ناگهانی

کاربرد سایز بزرگ این بلبرینگ ها در بارهای زیاد و چرخش های آهسته است و بدون قفس هستند.

بلبرینگ شیار عمیق تک ردیفه از جنس فولاد ضد زنگ

بلبرینگ های شیار عمیق تک ردیفه از جنس فولاد ضد زنگ SKF در برابر خوردگی، رطوبت و چندین محیط دیگر مقاوم هستند. این بلبرینگ ها بارهای محوری و شعاعی را در هر دو طرف حتی در سرعت های بالا تحمل میکنند. این بلبرینگ ها نسبت به دیگر بلبرینگ های شیار عمیق ظرفیت حمل بار کمتری دارند. پیشوند این دسته از بلبرینگ ها در شماره فنی بلبرینگ ها، W است.

مدل های بلبرینگ شیار عمیق تک ردیفه از جنس فولاد ضد زنگ

1. مدل آب بندی شده و
2. بدون آب بند (باز)

بلبرینگ های شیار عمیق تک ردیفه برای دماهای بالا

این دسته از بلبرینگ ها برای محدوده دمایی -150 تا +350 درجه سانتی گراد عملکرد دارند. این بلبرینگ ها توسط شرکت های زیادی تولید نمیشود و شرکت SKF یکی از شرکت های پیشرو در این زمینه است.

کم رولر ها (cam rollers) یا غلتک بادامک

این دسته از بلبرینگ SKF دارای یک رینگ خارجی با دیواره ضخیم هستند و از پیش گریس کاری شده اند. این بلبرینگ ها در دو طرح باریک و گسترده در دسترس هستند.



بلبرینگ های شیار عمیق دو ردیفه

بلبرینگ های شیار عمیق دو ردیفه با بلرینگ های شیار عمیق تک ردیفه مطابقت دارند. در این بلبرینگ SKF بین عناصر غلتان و مسیر غلتش انطباق بالایی وجود دارد. علاوه بر بارهای شعاعی، قادر به حمل بارهای محوری در هر دو جهت است. این بلبرینگ ها برای مواردی مناسب است که بلبرینگ های تک ردیفه نمیتوانند بار مورد نظر را تحمل کنند و ظرفیت حمل بار این بلبرینگ ها بسیار بیشتر از بلبرینگ های تک ردیفه است.

معرفی بلبرینگ

هر چیزی که باعث تسهیل حرکت، ایجاد تحرک، و کاهش اصطکاک می‌شود جزو دسته بیرینگ ها قرار می گیرد. در یک سطح پایین تر بیرینگ ها به دو دسته تبدیل می‌شوند : غلتشی و لغزشی

بیرینگ غلتشی

1. آن دسته از بیرینگ ها که عنصر غلتشی آن ساچمه است.(بال بیرینگ، بلبرینگ)
2. آن دسته از بیرینگ ها که عنصر غلتشی آن‌ها هر چیزی غیر از ساچمه است.( رولر بیرینگ، رولبرینگ)

دسته بندی بلبرینگ

1. بلبرینگ شیار عمیق
2. بلبرینگ تماس زاویه ای
3. بلبرینگ خود تنظیم

بلبرینگ شیار عمیق

شماره فنی این دسته از بلبرینگ ها با ۶ شروع می شود. این بلبرینگ ها قابلیت تحمل بار شعاعی سنگین و قابلیت تحمل بار محوری کمتر از محدوده شعاعی از هر دو طرف را دارد. محدوده سرعت این بلبرینگ ها، سرعت بالا است.

بلبرینگ تماس زاویه ای

شماره فنی این دسته از بلبرینگ ها با عدد ۷ شروع میشوند. این بلبرینگ قابلیت تحمل بار شعاعی کمتر از بلبرینگ های شیار عمیق و قابلیت تحمل بار محوری هم اندازه بلبرینگ های شیار عمیق و فقط در یک جهت (جهت مخالف) را دارد. محدوده سرعت این بلبرینگ ها سرعت متوسط است.

بلبرینگ خود تنظیم

شماره فنی این دسته از بلبرینگ ها با عدد 1 شروع میشوند. این بلبرینگ ها دو ردیفه هستند و به این جهت تعداد عناصر غلتان بیشتری دارند. قابلیت تحمل بار شعاعی خیلی سنگین و قابلیت تحمل بار محوری کم و از هر دو طرف را دارند. محدوده سرعت این بلبرینگ ها سرعت بالا است.

کار با بلبرینگ شیار عمیق

در بلبرینگ های شیار عمیق از آنجا که ما با مشکل تعداد ساچمه کم روبرو هستیم و نمی توانیم هر تعداد که خواستیم ساچمه وارد کنیم، بار پذیری کمی داریم. برای تقویت بار پذیری این بیرینگ، رینگ خارجی را با پرس تحت فشار قرار داده به طوری که به صورت بیضی تغییر شکل بدهد البته نه به آن مقدار که به حالت پلاستیک در بیاید و به صورتی که و در محدوده الاستیک باقی بماند.

بعد از آنکه فشار اعمال شد و تعدادی ساچمه هنگام مونتاژ درون بلبرینگ قرار گرفت فشار برداشته شده و به شکل اولیه خودش بر می گردد.

مزایای بلبرینگ شیار عمیق

بلبرینگ های شیار عمیق به شدت محبوب هستند و دارای مزایای زیادی از قبیل: سرعت بالا، تحمل بار محوری از هر دو طرف، عمر بالا، عملکرد مطلوب در سرعت بالا، و دارای قابلیت اطمینان خوبی هستند.

معایب بلبرینگ شیار عمیق

اما یکی از مهم‌ترین معایبی که بلبرینگ های شیار عمیق دارند همانطور که گفته شد به دلیل تعداد محدود ساچمه، بار پذیری کمتری دارند. از راه حل هایی که برای برطرف کردن این عیب وجود دارد این است که بلبرینگی دو ردیفه ساخته‌اند که دارای ساچمه بیشتری باشند. این نوع بلبرینگ با وجود اینکه ابعاد بزرگتری دارند ولی بارپذیری آنها افزایش پیدا می‌کند.

بیرینگ Max Type

در یک مدل از این بیرینگ ها، در مخروط داخل و مخروط خارج شیاری ایجاد کردند. زمانی که این محل مخلوط داخل و خارج روبروی هم قرار می‌گیرند، شیاری تشکیل میدهند که اندازه قطر آن هم اندازه قطر ساچمه است. نتیجتاً دیگر نیازی نیست این بیرینگ ها را با فرایند پرس کردن مونتاژ کرد و از این شیارها هر تعداد غلتک که لازم باشد تزریق می شود و نتیجتا می‌توانند تعداد عناصر غلتان بیشتری به بیرینگ شارژ کنند. نام این نوع از بیرینگ ها Max Type است.

عیب بیرینگ Max Type

عیبی که این بیرینگ ها دارند این است که دیگر نمی‌توانند مانند بیرینگ های شیار عمیق از دو طرف بار محوری را تحمل کنند، زیرا اگر از جهت مخالف این شیار بار محوری به این بلبرینگ وارد شود، در هر دور یکبار این دو شیار روبروی هم قرار می گیرند و به مرور در همان یک نقطه شکست قفسه اتفاق می افتد و ساچمه ها از همان نقطه بیرون ریخته می‌شوند.

بیرینگ دما بالا

یک نوع دیگر از بیرینگ های شیار عمیق، بیرینگ های دما بالا هستند. کمتر شرکتی بیرینگ های دما بالا ساخته اند که SKF از یکی از این شرکت ها است.

این بیرینگ ها با شماره فنی با عدد ۶ شروع می‌شوند که نشان می‌دهد این بیرینگ ها شیار عمیق هستند. اما پسوند این بیرینگ ها VA208 یا VA201 هستند. این بیرینگ ها می‌توانند تا محدوده دمای ۳۰۰ درجه نیز کار کنند. دو نوع آب بند و بدون آب بند دارند و به هیچ وجه هم نیاز به روانکاری ندارند و از قفس های خود روانکار استفاده می کنند.

شماره فنی بیرینگ ها

شماره فنی بیرینگ ها یک کاراکتر استاندارد است که بیرینگ سازها باید برای اعلام عنوان و شماره فنی بیرینگ بر اساس این کاراکتر شماره فنی بیرینگ را تعیین کنند. این استاندارد دارای 5 کاراکتر است.

• کاراکتر اول نوع بیرینگ را مشخص میکند و می تواند ترکیب یک یا چند عدد و ترکیب یک یا چند حرف باشد.
• کاراکتر دوم نماد اندازه و پهنای بیرینگ است.
• کاراکتر سوم نماد قطر خارجی بیرینگ است.
• کاراکتر چهارم و پنجم بیانگر اندازه قطر داخلی بیرینگ است.

کاراکتر اول شماره فنی

کاراکتر اول شماره فنی نوع بیرینگ را مشخص میکند. کاراکتر اول میتواند اعداد زیر را داشته باشد:

• صفر : بیرینگ، یک بلبرینگ تماس زاویه ای دو ردیفه است.
• 1: بیرینگ، یک بلبرینگ دو ردیفه خود تنظیم است.
• 2: هنگامی که کاراکتر اول بیرینگ عدد 2 باشد، باید به عدد دوم توجه کرد. اگر عدد دوم از اعداد 1,2,3,4 باشد، این بیرینگ یک رولبرینگ اسفریکال است. اگر عدد دوم 9 بود، در این صورت بیرینگ، یک رولبرینگ مخروطی(تیپر) کف گرد است.
• 3: بیرینگ، یک رولبرینگ مخروطی(تیپر) شعاعی است.
• 4: بیرینگ، یک بلبرینگ شیار عمیق دو ردیفه است.
• 5: هنگامی که کاراکتر اول بیرینگ عدد 5 باشد، باید به عدد دوم توجه کرد. اگر عدد دوم از اعداد 2 و 4 باشد، این بیرینگ، یک بلبرینگ کف گرد دو ردیفه است. اگر عدد دوم از اعداد 1,3,9 باشد، در این صورت بیرینگ، یک بلبرینگ کف گرد تک ردیفه است.
• 6: بیرینگ، یک بلبرینگ شیار عمیق است.
• 7: بیرینگ، یک بلبرینگ تماس زاویه ای است.
• 8: بیرینگ، یک رولبرینگ سیلندریکال کف گرد است.
• C: بیرینگ، یک رولبرینگ کارب است.
• N: بیرینگ، یک رولبرینگ سیلندریکاله تک ردیفه و یا یک رولبرینگ سوزنی تک ردیفه است.
• NN: بیرینگ، یک رولبرینگ سیلندریکاله دو ردیفه و یا یک رولبرینگ سوزنی دو ردیفه است.
• QJ: بیرینگ، یک بلبرینگ چهارگوش زاویه ای است.

کاراکتر دوم شماره فنی

کاراکتر دوم نماد اندازه و پهنای بیرینگ است. به ترتیب از بیرینگ های با پهنای کم تا بیرینگ های با پهنای بالا عبارتند از: 8,0,1,2,3,4,5,6,7. با توجه به این اعداد به عنوان مثال بیرینگی که کاراکتر دوم آن 8 باشد، از بیرینگی که کاراکتر دوم آن 2 باشد، بسیار نازک تر است. اما برای آنکه بتوان فهمید هر کدام از این اعداد بیانگر چه اندازه ای هستند باید بر کاتالوگ بیرینگ ها مسلط بود و راه آسان تر مراجعه به سایت شرکت (https://www.skf.com/group) SKF و جستجو بیرینگ ها و نمایش اندازه های بیرینگ های این شرکت است.

کاراکتر سوم شماره فنی

کاراکتر سوم نماد قطر خارجی بیرینگ است. به ترتیب هر چه از عدد 7 به سمت عدد 4 برویم بیرینگ بزرگتر است و قطر خارجی آن بزرگتر است. این الگو اعداد عبارتند از : 7,8,9,0,1,2,3,4. با توجه به این اعداد به عنوان مثال بیرینگی که کاراکتر سوم آن 8 باشد، از بیرینگی که کاراکتر سوم آن 2 باشد، از نظر قطر خارجی کوچکتر است. اما برای آنکه بتوان فهمید هر کدام از این اعداد بیانگر چه اندازه ای هستند باید بر کاتالوگ بیرینگ ها مسلط بود و راه آسان تر مراجعه به سایت شرکت  (https://www.skf.com/group) SKF و جستجو بیرینگ ها و نمایش اندازه های بیرینگ های این شرکت است.

کاراکتر چهارم و پنجم شماره فنی

کاراکتر چهارم و پنجم بیانگر اندازه قطر داخلی بیرینگ است. در این مورد با سه حالت مواجه هستیم که عبارتند از :

1. بیرینگ های مینیاتوری
2. بیرینگ های استثنا
3. بیرینگ های ضریب پنجی

مشخص کردن نوع بیرینگ

اگر شماره فنی بیرینگ سه کاراکتره باشد، مانند 701 نشان میدهد این بیرینگ یک بیرینگ مینیاتوری است و عدد آخر شماره فنی اندازه قطر داخلی شماره فنی است. اگر شماره فنی بیرینگ ها در کاراکتر چهارم و پنجم یکی از اعداد 00,01,02,03 باشد، یک بیرینگ استثنا است. قطر داخلی بیرینگ های به این صورت است:

• 00: قطر داخلی 10mm
• 01: قطر داخلی 12mm
• 02: قطر داخلی 15mm
• 03: قطر داخلی 17mm

اگر شماره فنی بیرینگ ها در کاراکتر چهارم و پنجم بزرگتر از 03 باشد، یک بیرینگ ضریب پنجی است. به این معنا که هر عددی در کاراکتر چهارم و پنجم شماره فنی بود، آن عدد در 5 ضرب شده و قطر داخلی بیرینگ بیرینگ به دست می آید. به عنوان مثال بیرینگی که کاراکتر های چهارم و پنجم آن 10 باشد، قطر داخلی آن 50mm است.
