  • میگر تست کابل چیست؟

    کیفیت عایق کابل در انتقال جریان الکتریکی بسیار حائز اهمیت است. معیار سنجش کیفیت عایق کابل، مقاومت کابل می باشد. درصورتی که مقاومت عایق از استاندارد تعریف شده آن خارج شود، امکان آسیب جدی به وسایل الکتریکی و اتلاف انرژی افزایش می یابد.

    به همین دلیل آزمایش دوره ای مقاومت عایق کابل ها و تجهیزات انتقال جریان الکتریکی ضروری است. میگر دستگاهی برای اندازه گیری مقاومت های بالا در کابل های فشار قوی است که انرژی آن توسط یک ژنراتور DC داخلی یا باتری با ولتاژ بالا تغذیه می‌شود که به آن Megohmmeter گفته می‌شود.

    میگر دیجیتال مدل IN 6210 برند SEW

    میگر دیجیتال 1000 ولت مدل  1161IN برند SEW

    عوامل افت کیفی مقاومت عایق

    عوامل موثر در افت کیفی مقاومت عایق عبارت اند از:

    • گرما و سرمای بیش از حد
    • رطوبت
    • لرزش
    • خاک
    • روغن
    • بخارهای خورنده

    کلمه "Megger" از ترکیب دو لغت "megohms" و "tester" تشکیل شده است. همانطور که میدانیم مقاومت کابل های فشار قوی از محدوده چند مگا اهم است.

    هنگام اندازه گیری مقاومت با دستگاه اهم متر، دستگاه ولتاژی برابر 9 ولت را توسط باتری داخلی از مقاومت عبور داده و با اندازه گیری جریان آن، مقدار مقاومت را محاسبه می کند.

    با توجه به پایین بودن ولتاژ عبوری، این دستگاه فقط قادر به اندازه گیری مقاومت های پایین است. چنانچه بخواهیم مقاومت عایق 1 مگا اهم را با مولتی متر اندازه گیری کنیم، جریانی برابر با 9 میکرو آمپر را باید حس کند که در عمل این امر امکان پذیر نمی باشد.

    I = V/R = 9/1000000 = 0.000009 A

    کاربرد های میگر تست کابل

    1. تست مقاومت عایق کابل و بررسی کيفيت آن
    2. تست جریان نشتی در ترانسفورماتور ها، الکتروموتور ها، سوئیچ ها
    3. بررسی ضریب دی الکتریک مواد عایق

    کاربرد میگر

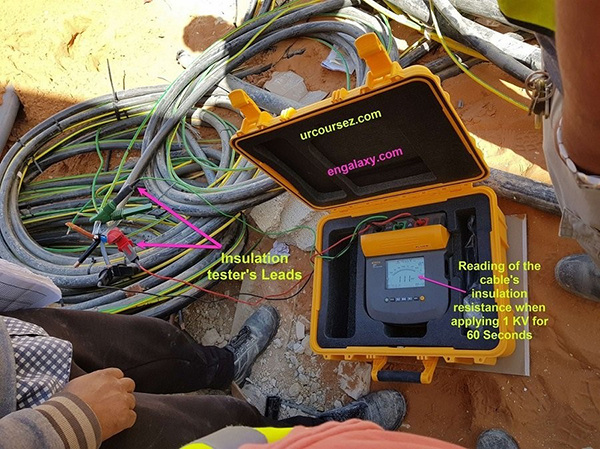

    طرز کار با میگر تست کابل

    نحوه تست مقاومت عایق کابل و اندازه گیری جریان نشتی در الکتروموتور، ترانسفورماتور و ... با استفاده از میگر کاملا مشابه دستگاه اهم متر می باشد و تنها تفاوت در ساخت ولتاژ DC بسیار زیاد توسط میگر است. تنظیم ولتاژ خروجی این دستگاه بین بازه 50 ولت تا 10 کیلو ولت قابل انتخاب است.

    میگر دیجیتال 1000 ولت مدل 1161 IN برند SEW

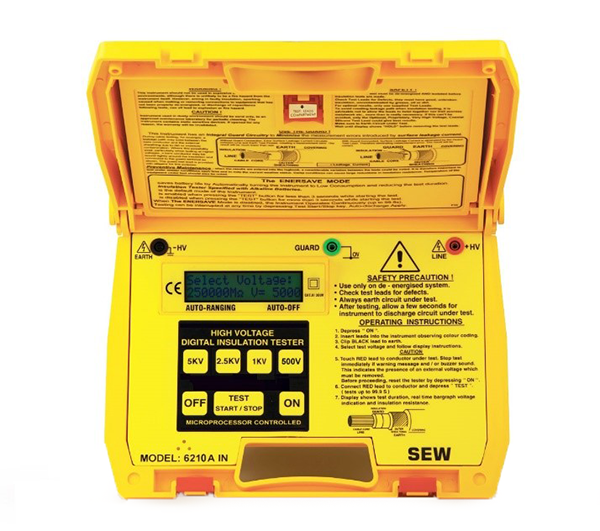

    میگر دیجیتال 5 کیلو ولت مدل IN 6210 برند SEW

    جهت تست عایق کابل هایی با مقاومت کمتر از 2 گیگا اهم میتوان از میگر 1000 ولت استفاده کرد. کابل های استفاده شده در مدارهای قدرت فشار قوی دارای اهم بالایی می باشند. جهت تست این کابل ها به تزریق ولتاژ بالاتری نیاز بوده و می توان از مدل 15 کیلو ولت استفاده کرد.

    میگر دیجیتال 15 مدل 7015IN برند SEW

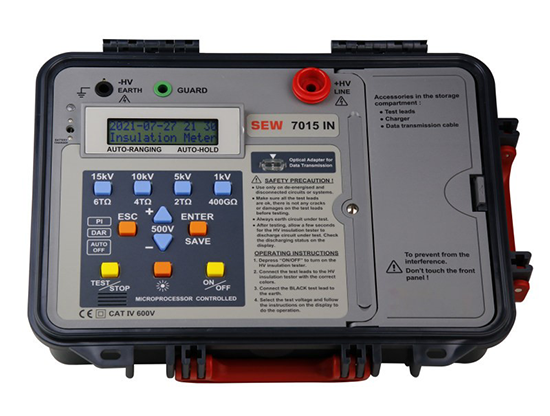

    میگر دیجیتال 15 کیلو ولت مدل 7015IN برند SEW

    مزایای میگر های پیشرفته

    • دقت بالا
    • پایداری دقت در دراز مدت
    • قابلیت اندازه گیری مقدار( Dielectric absorption Ratio) DAR  و همچنین (Polarization Index) PI
    • قابلیت اتصال به کامپیوتر جهت ذخیره نتایج و بررسی مجدد آن

    انواع میگر

    • با قابلیت تنظیم دستی

    میگر با قابلیت تنظیم دستی



    • دیجیتال الکترونیکی با دکمه تست

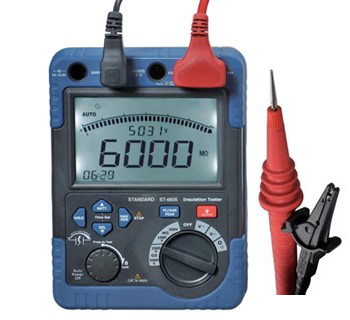

    میگر دیجیتال 5000 مدل DT-6605 برند CEM

    میگر دیجیتال 5000 ولت (تست عایقی) مدل DT-6605 برند CEM

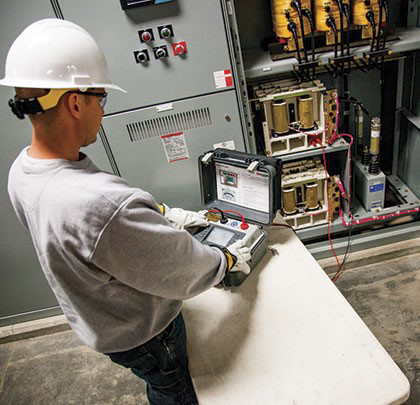

    نکات قابل توجه هنگام کار با میگر

    • پیش از تست عایق از قطع بودن کامل برق مطمئن شوید.
    • در حین کار هرگز به کابل ها دست نزنید و فاصله ایمنی را رعایت کنید.
    • هنگام کار از تجهیزات ایمنی شامل دست کش عایق، لباس مقاوم در برابر اشعه و عینک ایمنی استفاده کنید.
    • استفاده از هرگونه اکسسوری و جواهرات هنگام کار با میگر پرهیز کنید.
    • قبل از انجام آزمایش، تجهیزات الکتریکی را ایزوله کنید.
    • در صورت آسیب دیدن هر قسمت از میگر از استفاده از آن خودداری کنید؛ زیرا استفاده از آن ایمن نیست.
    • خاموش کردن دستگاه و تخلیه دستی مدارها پس از اتمام آزمایشات، قبل از هرگونه لمس مدار و اتصالات توصیه می شود.
    • از اتصال کامل و محکم گیره های سوسماری با کابل بایستی اطمینان حاصل کرد.
    • برای تست جریان نشتی موتور های الکتریکی و ترانسفورماتور ها حتما پیش از تست، این تجهیزات را از مدار خارج کنید.
    • از میگر در محیط های خطرناک و انفجاری استفاده نکنید؛ چراکه این تجهیز می تواند در بخش هایی از کابل که دچار آسیب شده است، قوس الکتریکی ایجاد کرده و باعث بروز انفجار شود.

    نکات مهم در هنگام کار با میگر

    جهت اطلاع از مشخصات فنی، قیمت و مشاوره فنی با کارشناسان ما در بخش ابزار دقیق سایت کالا صنعتی تماس حاصل فرمایید.
