بیمتال LS برای حفاظت اضافهبار الکتروموتور در تابلوهای صنعتی استفاده میشود؛ جایی که رنج تنظیم جریان، سازگاری با کنتاکتور و منطق حفاظتی تابلو باید همزمان بررسی شوند. در کالاصنعتی میتوانید مدلهای رله حرارتی LS را براساس بازهٔ جریان، تیپ بدنه و کد کنتاکتور مقایسه کنید تا برای موتور، پمپ، فن یا خط تولید، گزینهٔ مناسب را سریعتر پیدا کنید.
برای انتخاب درست، ابتدا جریان نامی درجشده روی پلاک موتور را با رنج تنظیم رله تطبیق دهید؛ توان موتور بهتنهایی مبنای قطعی انتخاب نیست. سپس کد کنتاکتور و نیاز پروژه به حفاظت افت فاز یا شرایط راهاندازی را بررسی کنید. اگر کد مدل مشخص نیست، عکس پلاک موتور، کد کنتاکتور، تعداد مورد نیاز و شهر تحویل را برای کارشناسان ما ارسال کنید تا مدل پیشنهادی و قیمت روز را دریافت کنید.
اگر علاوه بر رله حرارتی به دیگر محصولات حفاظتی نیاز دارید میتوانید با مراجعه به تجهیزات حفاظتی برق محصولاتی مثل کلید حرارتی، فیوز و کنترل فاز را با هم مقایسه و خرید کنید. برای تکمیل یا بازطراحی بخشهای دیگر تابلو نیز مشاهده و مقایسه تجهیزات برق صنعتی برای تکمیل سبد خرید شما مناسب است.
خرید بی متال ال اس
بهترین بیمتال LS مدلی نیست که بیشترین رنج جریان یا پایینترین قیمت را داشته باشد؛ مدل مناسب باید جریان واقعی موتور را پوشش دهد، با کنتاکتور تابلو سازگار باشد و سطح حفاظت مورد نیاز پروژه را تامین کند. انتخاب اشتباه میتواند باعث قطعهای مکرر، عملنکردن بهموقع رله، ناسازگاری هنگام نصب و هزینه مجدد تامین قطعه شود.
برای خرید بیمتال LS، این مراحل را بررسی کنید:
1- جریان نامی موتور را از روی پلاک بخوانید.
توان موتور بهتنهایی معیار دقیقی برای انتخاب نیست. جریان نامی، ولتاژ و تعداد فاز موتور مشخص میکند چه رنجی باید بررسی شود. بازه تنظیم بیمتال باید جریان نامی موتور را پوشش دهد.
2- کد کنتاکتور را با بیمتال تطبیق دهید.
دو مدل ممکن است رنج جریان مشابهی داشته باشند، اما از نظر تیپ بدنه، ابعاد یا قابلیت نصب روی کنتاکتور یکسان نباشند. هنگام تعویض بیمتال، کد کنتاکتور موجود در تابلو یکی از مهمترین اطلاعات انتخاب است.
3- نوع کاربرد و شرایط راهاندازی را مشخص کنید.
پمپ، فن، کمپرسور، نوار نقاله و ماشینآلات دارای بار سنگین، شرایط راهاندازی یکسانی ندارند. اگر موتور زمان راهاندازی طولانی، دفعات استارت زیاد یا بار متغیر دارد، انتخاب و تنظیم نهایی رله باید با شرایط واقعی کار هماهنگ شود.
4- نیاز حفاظتی پروژه را بررسی کنید.
اگر حساسیت به قطع فاز، نوع تریپ یا نحوه ریست رله برای خط تولید اهمیت دارد، پسوند و کد کامل مدل باید در دیتاشیت بررسی شود. صرفاً سهفازبودن موتور یا قرار گرفتن جریان در بازه تنظیم، برای تصمیم نهایی کافی نیست.
5- قیمت مدلهای همکد را مقایسه کنید.
مقایسه قیمت زمانی معتبر است که کد فنی، رنج تنظیم، تیپ بدنه و تعداد سفارش یکسان باشد. قیمت کمتر یک مدل ناسازگار، هزینه توقف کار یا خرید مجدد را جبران نمیکند.
| نیاز شما |
معیار انتخاب |
اقدام پیشنهادی |
| تعویض بیمتال معیوب |
کد بیمتال قبلی و کنتاکتور |
عکس هر دو قطعه را ارسال کنید |
| طراحی تابلوی جدید |
جریان پلاک، نوع بار و کنتاکتور |
مشخصات موتور و نقشه یا لیست تجهیزات را بررسی کنید |
| فقط توان موتور مشخص است |
جریان نامی و ولتاژ موتور |
پیش از سفارش، عکس پلاک موتور تهیه کنید |
| چند مدل رنج مشترک دارند |
تیپ بدنه و سازگاری با کنتاکتور |
براساس آمپر یا قیمت بهتنهایی انتخاب نکنید |
| توقف خط تولید پرهزینه است |
موجودی، زمان تأمین و قطعه یدکی |
تعداد مصرف و نیاز به رزرو انبار را اعلام کنید |
| حفاظت قطع فاز الزام پروژه است |
نوع حفاظت و کد کامل مدل |
دیتاشیت و مدار حفاظتی تابلو را تطبیق دهید |
بیمتال برای حفاظت موتور در برابر اضافهبار استفاده میشود و جایگزین تجهیز حفاظت اتصال کوتاه نیست؛ بنابراین هماهنگی آن با فیوز، کلید اتوماتیک یا کلید حرارتی مدار نیز باید در طراحی تابلو بررسی شود.
برای دریافت پیشنهاد دقیق، عکس پلاک موتور، کد کنتاکتور، کد بیمتال قبلی، تعداد موردنیاز و شهر تحویل را ارسال کنید تا مدل قابلاستفاده، قیمت و شرایط تأمین برای شما بررسی شود.
قیمت رله بیمتال LS
در مقایسه قیمت بیمتال LS، ارزانترین مدل لزوماً خرید اقتصادیتری نیست. اگر بیمتال با کنتاکتور، جریان موتور یا ساختار تابلو سازگار نباشد، هزینه تعویض قطعه، اصلاح تابلو و توقف تجهیز میتواند بیشتر از اختلاف قیمت اولیه باشد. بنابراین قیمت باید فقط میان مدلهایی مقایسه شود که از نظر فنی قابلیت استفاده در پروژه را دارند.
| گروه مدلها |
رده قیمتی و نکات انتخاب |
| MT-32، MT-63 و MT-95 |
این سریها معمولاً برای جریانهای پایین تا متوسط استفاده میشوند و در مقایسه با فریمهای بزرگتر هزینه کمتری دارند. انتخاب بین آنها باید براساس کنتاکتور و تیپ بدنه انجام شود، نه صرفاً قیمت. |
| MT-150 و MT-225 |
با افزایش ظرفیت جریان و ابعاد بدنه، هزینه خرید نیز معمولاً بیشتر میشود. این مدلها زمانی منطقی هستند که موتور و کنتاکتور واقعاً به این تیپ نیاز داشته باشند. |
| MT-400 و MT-800 |
برای مدارهای قدرت و جریانهای بالا در نظر گرفته میشوند و معمولاً در رده قیمتی بالاتری قرار دارند. در این گروه، تطبیق با نقشه تابلو، زمان تأمین و موجودی قطعه یدکی اهمیت بیشتری پیدا میکند. |
مهمترین عوامل مؤثر بر قیمت بیمتال ال اس عبارتاند از:
- تیپ بدنه و ظرفیت جریان: با افزایش فریم و ظرفیت قابلپشتیبانی، معمولاً قیمت محصول نیز افزایش پیدا میکند.
- رنج تنظیم جریان: بازه تنظیم بخشی از کد سفارش است. قیمت باید برای همان رنج موردنیاز استعلام شود، حتی اگر مدلهای دیگر از همان سری ظاهر مشابهی داشته باشند.
- کد و پسوند کامل مدل: تفاوت در ساختار، نوع عملکرد یا مشخصات حفاظتی میتواند بر قیمت و قابلیت جایگزینی اثر بگذارد.
- تعداد سفارش: شرایط خرید یک قطعه با سفارش پروژهای یا تأمین چند تابلو یکسان نیست و باید پیشفاکتور متناسب با تعداد دریافت شود.
- وضعیت موجودی و زمان تأمین: مدلی که برای توقف فوری خط نیاز است، باید علاوه بر قیمت از نظر زمان تحویل نیز بررسی شود.
- شرایط تجاری سفارش: نحوه تسویه، محل ارسال، هزینه حمل و مدارک موردنیاز شرکت یا پروژه میتواند مبلغ نهایی خرید را تغییر دهد.
برای خرید منطقیتر، ابتدا مدلهای ناسازگار را از مقایسه حذف کنید. سپس قیمت مدلهایی را بررسی کنید که جریان موتور را پوشش میدهند و با کنتاکتور موجود هماهنگ هستند. اگر هدف تعویض بیمتال قبلی است، مقایسه باید براساس کد کامل همان قطعه یا جایگزین تأییدشده انجام شود؛ نه فقط رنج آمپر.
در سفارشهای پروژهای نیز بهتر است هزینه خرید همراه با زمان تحویل، امکان تأمین مجدد و نیاز به قطعه یدکی ارزیابی شود. انتخاب مدلی که قیمت کمتری دارد اما در سفارشهای بعدی بهسختی تأمین میشود، ممکن است هزینه نگهداری مجموعه را افزایش دهد.

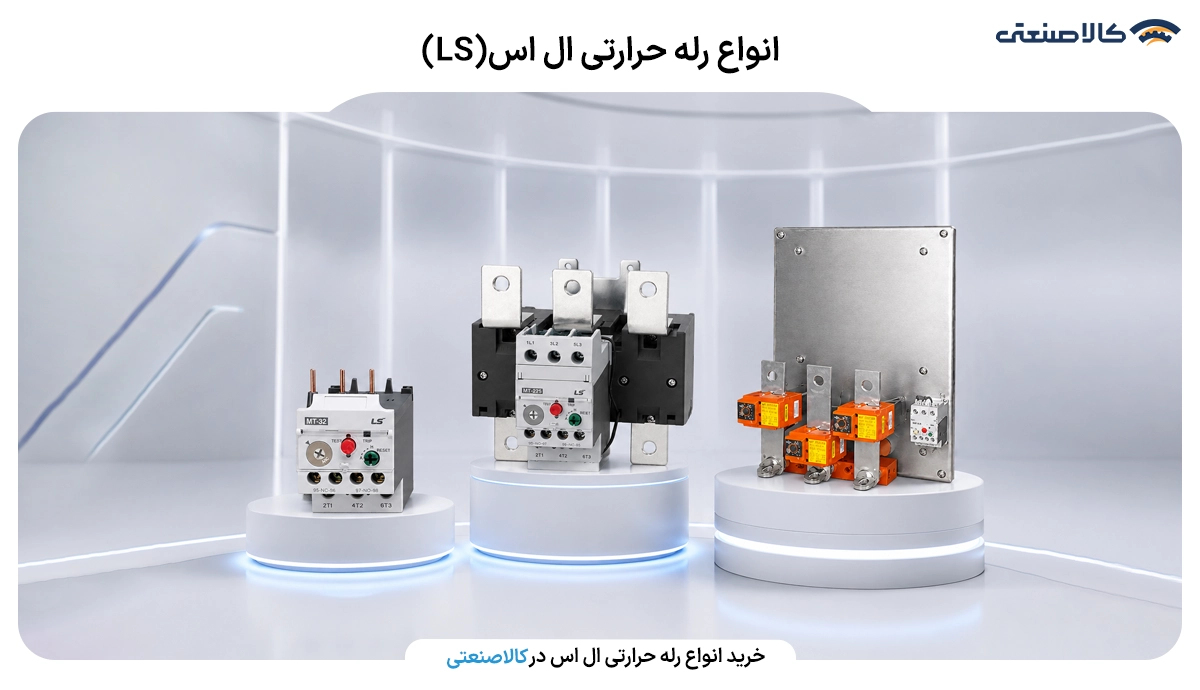

مدلها و رنجهای قابل انتخاب در سری MT
دغدغه اصلی شما در انتخاب سری MT معمولاً کمبود رنج جریان نیست؛ بلکه وجود مدلهایی با بازههای مشترک است. برای مثال، رنج ۲۸ تا ۴۰ آمپر در چند تیپ مختلف بیمتال LS دیده میشود، اما این مدلها لزوماً از نظر ابعاد، تیپ بدنه و کنتاکتور قابل نصب، جایگزین یکدیگر نیستند. به همین دلیل ابتدا باید رنج جریان موتور مشخص شود و سپس سری متناسب با کنتاکتور انتخاب شود.
| مدل و رنج جریان |
مناسب چه شرایطی است؟ |
MT-32/3H
۰٫۶۳–۱ تا ۲۸–۴۰ آمپر |
برای جریانهای پایین تا متوسط؛ کد کنتاکتور باید بررسی شود. |
MT-63/3H
۱۸–۲۵ تا ۴۵–۶۵ آمپر |
برای کنتاکتورها و تابلوهای متناسب با تیپ MT-63؛ همپوشانی جریان بهمعنی جایگزینی با MT-32 نیست. |
MT-95/3H
۲۸–۴۰ تا ۸۰–۱۰۰ آمپر |
برای جریانهای متوسط تا بالاتر؛ فریم و کنتاکتور معیار نهایی انتخاب است. |
MT-150/3H
۵۴–۷۵ تا ۱۱۰–۱۵۰ آمپر |
مناسب موتورهای صنعتی با جریان بالاتر و تابلوهای قدرت. |
MT-225/3H
۶۵–۱۰۰ تا ۱۶۰–۲۴۰ آمپر |
برای پروژههای صنعتی و کنتاکتورهای بزرگتر. |
MT-400/3H
۱۶۰–۲۴۰، ۲۰۰–۳۳۰ و ۲۶۰–۴۰۰ آمپر |
مناسب مدارهای قدرت با جریان بالا؛ بررسی نقشه تابلو ضروری است. |
MT-800/3H
۲۰۰–۳۰۰ و ۵۲۰–۸۰۰ آمپر |
برای کاربردهای سنگین؛ کد مدل، نحوه نصب و زمان تأمین باید تأیید شود.
|
وجود جریان موتور داخل یک رنج، فقط اولین مرحله انتخاب است. برای نمونه، اگر جریان نامی موتور ۲۰ آمپر باشد، رنجهای ۱۶ تا ۲۲ و ۱۸ تا ۲۵ آمپر میتوانند این مقدار را پوشش دهند؛ اما انتخاب نهایی باید براساس سری بیمتال، کد کنتاکتور و دستورالعمل تنظیم انجام شود.
این موضوع در رنجهای مشترک اهمیت بیشتری دارد. اگر روی تابلو MT-63/3H با رنج ۲۸ تا ۴۰ آمپر نصب شده باشد، نمیتوان صرفاً به دلیل یکسانبودن رنج، مدل MT-32/3H یا MT-95/3H را جایگزین آن کرد. در خرید جایگزین، کد کامل بیمتال قبلی و کنتاکتور باید مبنای سفارش باشد؛ مگر اینکه تغییر مدل توسط واحد فنی تأیید شده باشد.
پسوند 3H نیز بخشی از کد فنی محصول است و نباید نادیده گرفته شود. اگر حفاظت اختصاصی در برابر قطع فاز، نوع تریپ یا نحوه ریست برای پروژه اهمیت دارد، مشخصات دقیق مدل باید از دیتاشیت بررسی شود.
اگر فقط جریان موتور را میدانید، ابتدا رنجهای مناسب را در فهرست محدود کنید؛ سپس با ارسال عکس پلاک موتور، کد کنتاکتور و تصویر بی متال قبلی، سری سازگار را مشخص کنید. این کار از انتخاب مدلی با رنج درست اما بدنه یا اتصال نامناسب جلوگیری میکند.
