برای اتصال دو شفت به یکدیگر به صورت کلی هنگامی دو شفت رو به روی یکدیگر قرار می گیرند از کوپلینگ ها استفاده می شود. در برخی از گیربکس ها حالت نصب شفت در آن ها به صورت هالو هست. هالو یک شفت تو خالی است. هنگامی که قرار باشد یک شفت کوچک وارد شفت بزرگ تر شود استفاده می شود. حالت دیگری در گیربکس ها وجود دارد که شفت هالو از داخل قابل قفل شدن نیست و باید از بالا یا بیرون نصب شود که این عمل با استفاده از شرینک دیسک ها انجام می شود.
روش کار شرینک دیسک ها
عملکرد اصلی شرینک دیسک ها برقراری اتصالی ایمن بین شفت و هاب (قطعه نصب شدنی) به وسیله اصطکاک باشد. برای اتصالی بین یک شفت تو خالی و یک محور محرک، شرینک دیسک با فشار دادن هاب روی شفت یک اتصال بدون Backlash ایجاد می کند. این اتصال برای انتقال نیرو و گشتاور بین هاب و شفت تو خالی است. شرینک دیسک ها فقط نیروهای مورد نیاز را تأمین می کند و هیچ نیرو یا گشتاوری را بین شفت و هاب به خودی خود منتقل نمی کند؛ بنابراین، جریان نیرو از آن عبور نمی کند.
انواع شرینک دیسک ها
شرینک دیسک ها به دو دسته کلی دو تکه و سه تکه تقسیم می شوند.
شرینک دیسک دو تکه
شرینک دیسک ها 2 تکه (با کنترل جا به جایی) قطعاتی هستند که از یک رینگ فشار و یک بوش تشکیل شده اند. شرینک دیسک های 2 تکه نسبت به شرینک دیسک ها 3 تکه زاویه مخروطی کمتری دارند. شرینک دیسک های 2 تکه تاس شفر در سه مدل مختلف تولید می شوند. برای گشتاورهای بسیار پایین و فضاهای نصب کوچک، سری TAS 3173 مناسب است. برای گشتاورهای قابل انتقال بالا تا بسیار زیاد، می توان از مدل های TAS 3381 و TAS 3393 استفاده کرد.
برخی از کاربردهای شرینک دیسک دو تکه
- فناوری درایو
- صنعت نفت و گاز
- صنعت چوب
- گیربکس های هالو شفت
شرینک دیسک های دو تکه خود به دو دسته زیر تقسیم می شوند:
- شرینک دیسک های دو تکه (با کنترل جا به جایی)
- شرینک دیسک های دو تکه (با کنترل گشتاور)
ویژگی های شرینک دیسک های دو تکه (با کنترل جا به جایی)
- نصب آسان
- قابلیت انتقال گشتاور بالا
- مناسب برای دماهای پایین
ویژگی های شرینک دیسک های دو تکه (با کنترل گشتاور)
- دارای طرح های مختلف است.
- گشتاور قابل انتقال از 36 نیوتن متر تا 3356000 نیوتن متر
- مونتاژ و جداسازی آسان

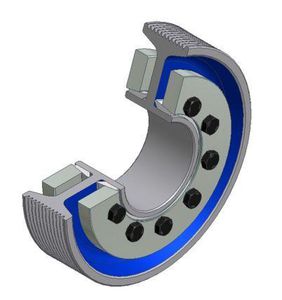

شرینک دیسک سه تکه
شرینک دیسک های سه تکه قطعاتی برای اتصال خارجی هستند و یک رینگ فشار با رزوه، یک رینگ فشار با سوراخ های عبوری و یک رینگ داخلی تشکیل شده اند. در مقایسه با شرینک دیسک های دو تکه، شرینک دیسک 3 تکه زاویه مخروط بیشتری دارند. شرینک دیسک های سه تکه در اتصالات ما بین یک هالو شفت و یک شفت یا هاب، تحمل بالاتری نسبت به شرینک دیسک های 3 تکه دارند. شرینک دیسک های 3 تکه برای قطرهای بزرگ تر مناسب هستند.
ویژگی های شرینک دیسک سه تکه
- مونتاژ و جداسازی آسان
- گشتاور قابل انتقال 27 نیوتن متر تا 12541000 نیوتن متر
- دارای طرح های متفاوت و زیاد
برخی از کاربردهای شرینک دیسک سه تکه
- فناوری درایو
- صنعت نفت و گاز
- صنعت چوب
- گیربکس های هالو شفت
شرینک دیسک علاوه بر اینکه در ایران تولید می شود، نمونه های خارجی هم دارد که در ایران نمایندگی دارند. برای اطلاعات بیشتر با کارشناسان فروش در تماس باشید. برای آگاهی از لیست قیمت شرینک دیسک با کارشناسان فروش در تماس باشید. برای دریافت کاتالوگ قفل کن شفت شرینک دیسک به بانک کاتالوگ مراجعه نمایید.
