پرشر سوئیچ

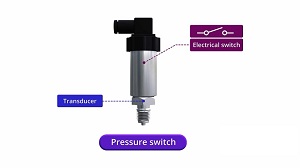

پرشر سوئیچ چیست؟

پرشر سوئیچ ، سطح فشار یک فرآیند را کنترل کرده و تماس های الکتریکی را در نقاط تنظیم شده از پیش تعیین شده باز یا بسته می کنند. این اجازه می دهد تا تجهیزات در پاسخ به شرایط فشار فعلی آنلاین یا آفلاین شوند.

سوئیچ های فشار برای اطمینان از اینکه سطوح فشار در محدوده ای هستند که برای ایمنی و تولید مناسب هستند ، ایده آل هستند.

فشارها هنگامی که یک سطح فشار مشخص می شود ، مدار الکتریکی را باز یا بسته می کند. آنها برای بسیاری از برنامه ها استفاده می شوند.

به عنوان مثال برای اهداف ایمنی برای جلوگیری از تحت فشار یا کنترل فشار در مخزن کمپرسور.

در تفسیر دیگری می توان از پرشر سوئیچ این چنین یاد کرد:

یک پرشر سوئیچ به محض رسیدن به فشار از پیش تعیین شده ، یک کلید سوئیچ مربوطه را باز یا بسته می کند. بسته به نیاز ، سوئیچ های فشار با کنتاکت های سوئیچ مکانیکی یا الکتریکی ، با یا بدون نمایشگر و با امکانات مختلف تنظیم استفاده می شوند.

کلیدهای فشار در انواع فرآیندهای صنعتی و فنی استفاده می شوند.

انواع کلید فشار

کلید فشار الکتریکی با نمایشگر

کاربرد:

  1. ابزارهای ماشینی
  2. هیدرولیک و پنوماتیک
  3. پمپ و کمپرسور
  4. ساختمان ماشین آلات ویژه

ویژگی و مزایا:

  1. به راحتی قابل خواندن و نمایشگر دیجیتالی قوی است.
  2. راه اندازی بصری و سریع
  3. تنظیمات نصب آسان و انعطاف پذیر
  4. سیگنالهای خروجی قابل تنظیم و مقیاس پذیر

کلید فشار OEM با نمایشگر

کاربرد:

  1. ابزارهای ماشینی
  2. هیدرولیک و پنوماتیک
  3. مهندسی اتوماسیون
  4. ساختمان ماشین آلات ویژه

ویژگی و مزایا:

  1. نشانگر خوب / بد از طریق صفحه نمایش دیجیتال قابل تنظیم (قرمز/سبز)
  2. اندازه جمع و جور امکان نصب آسان در فضاهای باریک را فراهم می کند.
  3. طراحی بهینه ادغام دستگاه OEM را آسان تر می کند.
  4. طراحی شده برای نیازهای شدید تا 50 گرم شوک و -40 ... +125 ° C [-40 ... +257 ° F]



  • وضعیت
  • جدیدترین
  • پربازدیدترین
  • پرفروشترین
  • ارزانترین
  • گرانترین
  • الفبا
  • محبوب ترین

کلید فشار الکتریکی فشرده

موارد کاربرد

  1. هیدرولیک
  2. پنوماتیک
  3. ماشین های کار سیار
  4. ماشین سازی عمومی

ویژگی و مزایا

  1. محدوده تنظیم: 0.2… 2 بار [3 ... 30 psi] تا 30 ... 320 بار [450 ... 4.600 psi] و -0.85 ... -0.15 بار [-25 اینچ جیوه ... -5 اینچ جیوه]
  2. تکرار نشدن نقطه سوئیچ: ≤ 2
  3. تعویض عملکردها: معمولاً بسته ، معمولاً باز یا تماس را تغییر دهید.
  4. رسانه: هوای فشرده ، مایعات خنثی و خود روان کننده و گازهای خنثی

سوئیچ فشار، امکان تنظیم بالا دیفرانسیل سوئیچ

کاربرد

  1. پمپ های کاربردی فرآیند (به عنوان مثال تصفیه آب ، تامین و توزیع آب)
  2. هیدرولیک صنعتی (به عنوان مثال کنترل فشار ، نظارت بر فشار روغن و حفاظت از فشار بیش از حد در خطوط فرآیند)
  3. کنترل تخلیه برای سیستم های آب پاش اتوماتیک
  4. کنترل های کمپرسور در کاربردهای پنوماتیک

ویژگی و مزایا

  1. برای ایجاد کنترل های انعطاف پذیر روشن / خاموش ، دیفرانسیل قابل تنظیم را در محدوده وسیعی تا 60 درصد محدوده تنظیمات امکان تغییر می باشد.
  2. قاب آلومینیومی قوی
  3. قابلیت تکرار نقطه سوئیچ 0.5 for برای سوئیچینگ مطمئن
  4. میکرو سوئیچ های با کیفیت بالا با عمر طولانی
  5. حداکثر 2 موقعیت ممکن برای اتصال الکتریکی

سوئیچ فشار با قابلیت تنظیم هیسترزیس




کاربرد

  1. هیدرولیک و هیدرولیک متحرک
  2. پنوماتیک
  3. ماشینهای کار سیار
  4. دستگاه های تزریق پلاستیک

ویژگی و مزایا

  1. هیسترزیس سوئیچ قابل تنظیم
  2. محدوده تنظیم: 0.2… 2 بار [3 ... 30 psi] تا 30 ... 320 بار [450 ... 4.600 psi] و -0.85 ... -0.15 بار [-25 اینچ جیوه ... -5 اینچ جیوه]
  3. تکرار نشدن نقطه سوئیچ: ≤ 2
  4. تعویض عملکردها: معمولاً بسته ، معمولاً باز یا تماس را تغییر دهید.
  5. رسانه: هوای فشرده ، مایعات خنثی و خود روان کننده و گازهای خنثی

در مقابل انواع کلید فشار الکتریکی ذکر شده ، پرکاربردترین انواع ، کلیدهای فشار مکانیکی هستند که شامل غشایی ، فنری و میکروسوییچ هستند. سیال به غشا (یا پیستون) فشار می آورد. فنر نیروی متقابل ایجاد می کند.

هنگامی که فشار از سطح از پیش تعیین شده فراتر می رود ، فنر به اندازه کافی فشرده می شود تا زمانی که میکروسوئیچ به عقب برگردد. برای کمپرسورها و پمپ های چاه آب ، سوئیچ های مخصوص کمپرسور موجود است.

اما تفاوت واقعی آنها چیست؟

سنسور ها در مقابل مبدل ها در مقابل فرستنده ها در مقابل سوئیچ ها

به طور دقیق ، تعاریف ساده فنی آنها به شرح زیر است:

سنسور یا مبدل

سنسور دستگاهی است که ویژگی فیزیکی (فشار ، دما ، رطوبت و غیره) را به سیگنال الکتریکی تبدیل می کند.

سنسور فرستنده

سنسوری که داده ها را در فواصل طولانی منتقل می کند.

سنسور سوئیچ

حسگری که آستانه (X) را نگه داشته و نشانه های درست یا غلط را خروجی می دهد. به عنوان مثال ، اگر فشار اندازه گیری شده> (X) خروجی درست باشد در غیر این صورت خروجی نادرست است.

تعاریف فوق را می توان برای هر نوع سنسوری و نه فقط سنسور فشار اعمال کرد.

بسیاری از سازمانها تعاریف خاص خود را برای حسگرها و مبدلها ارائه می دهند از جمله موسسه مهندسان برق و الکترونیک (IEEE) ، موسسه استاندارد ملی آمریکا (ANSI) ، انجمن ابزار آمریکا (ISA) و دیگران.

این اصطلاحات با یک قدم جلوتر از تعاریف دقیق ، دارای برخی از ویژگی های مربوطه هستند که در صورت لزوم برای جستجوی بخش مناسب برای راه حل سیستم شما مورد استفاده قرار می گیرند.

در ادامه قصد داریم برای آشنایی بیشتر با تمامی طیف گسترده پرشر سوئیچ نوع مکانیکی و انواع آن آشنا کنیم ف با ما همراه باشید...

سوئیچ فشار مکانیکی فشرده ضد احتراق

کاربرد:

  1. نظارت بر فشار و کنترل فرآیندها
  2. کاربردهای ایمنی مهم در ابزار دقیق فرآیند ، به ویژه در صنایع شیمیایی و پتروشیمی ، صنایع نفت و گاز ، تولید برق شامل. نیروگاه های هسته ای ، صنایع آب / فاضلاب ، معدن
  3. برای محیط های گازدار و مایع ، تهاجمی ، بسیار چسبناک یا آلوده ، همچنین در محیط تهاجمی
  4. برای اندازه گیری نقاط با فضای محدود ، به عنوان مثال تابلوهای کنترل

ویژگی و مزایا:

  1. برای تعویض بارهای الکتریکی نیازی به منبع تغذیه نیست.
  2. محفظه سوئیچ قوی از آلیاژ آلومینیوم یا فولاد ضد زنگ با ابعاد یکسان ، IP66 ، NEMA 4X
  3. محدوده تنظیم 0.2 ... 1.2 تا 200 ... 1000 بار ، محدوده خلاء
  4. تکرارپذیری نقطه تنظیم ≤ 1 of از طول
  5. 1 نقطه تنظیم ، SPDT یا DPDT ، قدرت سوئیچینگ بالا تا AC 250 V ، 15 A

سوئیچ فشار دیافراگمی

کاربرد:

  1. نظارت بر فشار و تعویض مستقیم بارهای الکتریکی
  2. ابزار دقیق فرآیند در صنایع شیمیایی و پتروشیمی ، صنایع نفت و گاز ، از جمله تولید برق نیروگاه های هسته ای ، صنایع آب / فاضلاب ، معدن
  3. برای محیطهای گازی و مایع ، تهاجمی و بسیار چسبناک یا آلوده ، همچنین در محیط تهاجمی

ویژگی و مزایا:

  1. قاب از 316L ، IP 66 ، NEMA 4X
  2. محدوده تنظیم از 16 mbar تا 600 bar ، همچنین تمام خلاء معادل دیگر یا محدوده فشار و خلاء ترکیبی
  3. تکرارپذیری نقطه سوئیچ <1٪ محدوده تنظیم
  4. نسخه سابق در دسترس است.
  5. 1 یا 2 نقطه سوئیچ مستقل ، قدرت سوئیچینگ بالا تا AC 250 V ، 20 A

پرشر سوئیچ قابل تنظیم در محل

کاربرد:

  1. پمپ
  2. کمپرسور

ویژگی و مزایا:

  1. قابل تنظیم در محل
  2. درپوش محافظ برای تنظیم نقطه سوئیچ
  3. تنظیم محدوده:
  4. -0.4 ... +7 تا 6 ... 30 بار
  5. -6 ... 100 تا 85 ... 425 psi
  6. -0.04 ... +0.7 تا 0.6 ... 3 مگاپاسکال
  7. امتیاز برق تا AC 230 V ، 50/60 هرتز ، 10 A

سوئیچ فشار دیافراگمی ضد احتراق

کاربرد:

  1. نظارت بر فشار و کنترل فرآیندها
  2. کاربردهای ایمنی مهم در ابزار دقیق فرآیند ، به ویژه در صنایع شیمیایی و پتروشیمی ، صنایع نفت و گاز ، تولید برق شامل. نیروگاه های هسته ای ، صنایع آب / فاضلاب ، معدن
  3. برای محیطهای گازی و مایع ، تهاجمی و بسیار چسبناک یا آلوده ، همچنین در محیط تهاجمی

ویژگی و مزایا:

  1. برای تعویض بارهای الکتریکی نیازی به منبع تغذیه نیست.
  2. محفظه سوئیچ قوی از آلیاژ آلومینیوم ، IP 66 ، NEMA 4X
  3. محدوده تنظیم از 0 ... 16 mbar تا 0 ... 600 bar ، محدوده خلاء
  4. تکرارپذیری نقطه تنظیم ≤ 1 of از طول
  5. 1 یا 2 نقطه تنظیم مستقل ، SPDT یا DPDT ، قدرت سوئیچینگ بالا تا AC 250 V ، 20 A

سوئیچ فشار فشرده نصب شده

مورد در طراحی بلوک

کاربرد:

  1. هیدرولیک و هیدرولیک متحرک
  2. پنوماتیک
  3. دستگاه های تزریق پلاستیک
  4. ماشین سازی عمومی و ساخت کارخانه
  5. رسانه: هوای فشرده ، مایعات خنثی و خود روان کننده ، گازهای خنثی

ویژگی و مزایا:

  1. قابلیت تکرارپذیری بالا
  2. لرزش بالا و مقاومت در برابر ضربه
  3. محدوده تنظیم -0.85 ... -0.15 بار و از 0.2… 2 بار تا 40… 400 بار
  4. عمر طولانی به دلیل میکرو سوئیچ با کیفیت بالا
  5. تنظیم دقیق نقطه سوئیچ با دستگیره تنظیم

امیدوارم در پایان این مقاله بخشی از سوالات و ابهاماتی که در مورد تجهیزات سوئیچینگ فشار مکانیکی و الکتریکی داشتید برطرف شده باشه و در صورت هرگونه سوال و مشاوره برای موارد کاربردی در برنامه ی خودتان می توانید با کارشناسان ما در ارتباط باشید.
