بلبرینگ کف گرد

دسته بندی بلبرینگ های کف گرد

بلبرینگ کف گرد دارای دو نوع هستند که عباتند از :

  • بلبرینگ کف گرد یک جهته

  • بلبرینگ کف گرد دو جهته

1) بلبرینگ کف گرد یک جهته

بلبرینگ کف گرد SKF از واشر شفت، واشر محفظه و مجموعه عناصر غلتان و قفسه تشکیل شده است. بلبرینگ کف گرد قابل جدا شدن هستند به طوری که نصب ساده است زیرا واشرها و مجموعه عناصر غلتان و قفسه را می توان جداگانه نصب کرد. بلبرینگ کف گرد تک جهته ، همانطور که از نام آنها پیداست ، می تواند بارهای محوری را در یک جهت جا دهد و بنابراین یک شفت را به صورت محوری در یک جهت قرار دهد. آنها نباید تحت هیچگونه بار شعاعی قرار بگیرند.

بلبرینگ کف گرد یک جهته

2) بلبرینگ کف گرد دو جهته

بلبرینگ کف گرد دو جهته SKF از یک واشر شفت ، دو واشر محفظه و دو مجموعه عناصر غلتان و قفسه تشکیل شده است. بلبرینگ کف گرد دو جهته قابل جدا شدن هستند به طوری که نصب ساده است. قطعات مختلف را می توان جداگانه نصب کرد. واشرهای محفظه و مجموعه های عناصر غلتان و قفسه با بلبرینگ های یک جهته یکسان هستند.

بلبرینگ کف گرد دو جهته

انواع بلبرینگ کف گرد شرکت SKF

در کاتالوگ و نرم افزار شرکت SKF علاوه بر چهار نوع بلبرینگ اصلی بالا، بلبرینگ هایی موجود است که در ادامه به آنها اشاره میکنیم :

بلبرینگ کف گرد تماس زاویه ای

بلبرینگ های کف گرد تماس زاویه ای SKF که در ابتدا برای پشتیبانی از میزهای دوار سکوهای حفاری طراحی شده اند اما همچنین برای کاربردهای دیگر که ظرفیت حمل بار بالا ، سختی محوری زیاد و گشتاور اصطکاک کم مهم است نیز مناسب است. بر خلاف بلبرینگ های کف گرد معمولی ، بلبرینگ های کف گرد تماس زاویه ای می توانند علاوه بر بارهای محوری ، بارهای شعاعی را نیز در خود جای دهند و قادر به کار در سرعت های بالا هستند.

این بلبرینگ های به انواع زیر تقسیم میشوند :

1) بلبرینگ کف گرد تماس زاویه ای تک جهته

بلبرینگ کف گرد تماس زاویه ای تک جهته قادر به گرفتن بارهای محوری هستند که در یک جهت عمل می کنند. آنها دارای طراحی قابل تفکیک هستند ، به عنوان مثال واشرها و مونتاژ عناصر غلتان و قفس را می توان به صورت جداگانه نصب کرد.

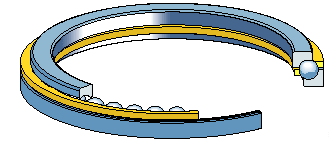

بلبرینگ کف گرد تماس زاویه ای تک جهته

2) بلبرینگ های کف گرد تماس زاویه ای دو جهته

در بلبرینگ کف گرد تماس زاویه ای دو جهته، بیرینگ بالایی با ظرفیت حمل بار بیشتر و بیرینگ کوچکتر که در جهت مخالف قرار دارد ، به صورت یکپارچه ترکیب شده و یک واحد را تشکیل می دهد. این بیرینگ ها دارای ارتفاع کم هستند و می توانند بارهای محوری را که از دو جهت و همچنین بارهایی که لحظه ای عمل می کنند، در خود جای دهند. بنابراین می توان برای پشتیبانی از اجزای چرخان ماشین نسبت به اجزای ثابت از این بلبرینگ ها استفاده کرد. این یاتاقان های دو جهته نیز دارای طراحی قابل تفکیک هستند.

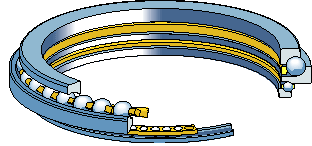

بلبرینگ کف گرد تماس زاویه ای دو جهته

3) بلبرینگ های کف گرد تماس زاویه ای خاص :

علاوه بر بلبرینگ های کف گرد زاویه ای که در دو مورد قبلی توضیح داده شده است ، SKF همچنین بلبرینگ های یک جهته - بلبرینگ های پشتیبانی پیچ - و بلبرینگ های دقیق دو جهته را برای اسپیندل های کار ماشین آلات تولید می کند. این بلبرینگ های ماشین آلات با زاویه تماس 60 درجه برای سختی بالا یا در صورت نیاز به سرعت بالا ، با زاویه تماس 40 درجه یا 30 درجه قابل تهیه هستند.

بلبرینگ کف گرد تماس زاویه ای خاصبلبرینگ با زاویه 60 درجه
بلبرینگ کف گرد تماس زاویه ای خاصبلبرینگ با زاویه 40 درجه
بلبرینگ کف گرد تماس زاویه ای خاصبلبرینگ با زاویه 30 درجه
