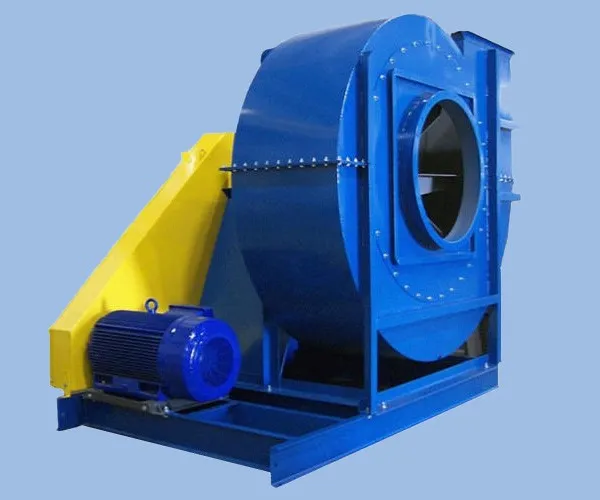

فن سانتریفیوژ
یکی از انواع هواکش ها که در صنعت کاربرد زیادی دارد، فن سانتریفیوژ می باشد.این هواکش هوا را با فشار زیادی خارج کرده، ولی میزان هوای خروجی آن در مقایسه با فن های آکسیال یا محوری کمتر است.
هواکش سانتریفیوژ به شکل استوانه ای طراحی شده و از تعدادی تیغه که بر روی پروانه دستگاه قرار دارند، ساخته شده است.
در این نوع فن هوا از قسمت پروانه به بخش پره ها حرکت کرده که همین موضوع باعث می شود انرژی جنبشی افزایش یافته و در زمان خروج به انرژی فشاری تبدیل شود.فن های گریز از مرکز دارای ویژگی های خاصی هستند که در ادامه آن ها را به طور دقیق بررسی خواهیم کرد.
موارد کاربرد هواکش سانتریفیوژ
- بیمارستان و مراکز درمانی
- صنایع شیشه
- صنایع سیمان
- کوره های صنعتی
- هواساز
- سیستم های تهویه مطبوع
- سالن ورزشی
- استخر
- تهویه آسانسور
- کارخانجات و کارگاه ها
اجزای فن سانتریفیوژ
هواکش های سانتریفیوژ یا گریز از مرکز از سه بخش موتور، پروانه و حلزونی تشکیل شده است که در ادامه به معرفی آن ها می پردازیم.
موتور: موتور یکی از قسمت های بسیار مهم هواکش است که انرژی لازم برای به حرکت در آوردن پروانه ها را ایجاد می کند.
پروانه: یکی از اجزای دیگر هواکش پروانه می باشد و این قطعه باعث شده که هوا در درون حلزونی به جریان افتاده و از داخل محیط به بیرون فرستاده شود.
حلزونی: حلزونی در فن سانتریفیوژ باعث شده که هوا دوباره به داخل محیط بر نگردد و به طور کامل از فضای مورد نظر خارج شود.
مزایای هواکش گریز از مرکز
- هواکش سانتریفیوژ بسیار مستحکم است و در محیط هایی که رسوب و خوردگی وجود دارد، به خوبی عمل می کند.
- این نوع از هواکش ها به راحتی تمیز می شوند و تعمیرات و نگه داری آن ها بسیار آسان است.
- هواکش های گریز از مرکز دارای ابعاد و اندازه های متنوعی هستند که می توان از آن ها در محیط های مختلف استفاده کرد.
- این دستگاه به نحوی طراحی شده است که برای ترکیب چندین جریان هوا و فشار مناسب هست. این مدل از هواکش قادر است که چند جریان هوا از جمله خشک و مرطوب را به راحتی تهویه کند.
عوامل موثر بر قیمت فن سانتریفیوژ
قیمت هواکش گریز از مرکز با توجه به کاربردهای آن متفاوت است. یکی از مواردیکه بر روی قیمت دستگاه بسیار تاثیر گذار است، نوع الکتروموتور می باشد.
هر چه میزان قدرت الکتروموتور بیشتر باشد، قیمت آن هم بالاتر می رود. در صورتیکه از هواکش هایی با توان موتور بالا استفاده کنید، مکندگی هوا توسط فن به حداکثر خود می رسد.
یکی از نکاتی که قبل خرید هواکش باید به آن توجه کرد، متراژ فضای مورد نظر است. هرچه فضا بزرگتر باشد، مسلما به موتورهایی با قدرت بیشتر برای تهویه هوا نیاز خواهید داشت.
علاوه بر میزان توان و قدرت موتور، جنس متریالی که در پروانه و حلزونی استفاده شده است بر روی قیمت فن تاثیر می گذارد.
چنانچه از فلزات ارزان قیمت مثل آهن در ساخت حلزونی و پروانه استفاده شود قیمت فن سانتریفیوژ در مقایسه با زمانی که از فولاد یا گالوانیزه استفاده می شود، پایین تر خواهد بود.
انواع هواکش های گریز از مرکز
- هواکش سانتریفیوژ یوتیلیتی
- هواکش سانتریفیوژ سقفی
- هواکش سانتریفیوژ کانالی
هواکش سانتریفیوژ یوتیلیتی
این نوع فن جهت تخلیه و سیرکولاسیون هوا در مجتمع تجاری، اداری، کارخانه و کارگاه های صنعتی استفاده می شود. هواکش یوتیلیتی دارای سه نوع پروانه فوروارد، بکوارد و ایرفویل می باشد.
برای ساخت بدنه این دستگاه از انواع ورق گالوانیزه، استیل، پی وی سی استفاده می شود. در محیط هایی که احتمال احتراق یا انفجار وجود دارد می توان از موتورهای ضد انفجار و همچنین تجهیزات مقاوم در برابر حرارت و انفجار استفاده کرد.
ویژگی هواکش سانتریفیوژ یوتیلیتی
- این نوع هواکش به راحتی افت فشار ناشی از کانال کشی و افت فشار محیطی را جبران می کند.
- راندمان هواکش یوتیلیتی در مقایسه با فن های آکسیال بالاتر است.
- در هر نوع آب و هوایی می توان از هواکش یوتیلیتی جهت تهویه هوا به راحتی استفاده کرد.
- این مدل فن دارای ظرفیت هوادهی متنوع ومتناسب با هر نوع کاربرد است.
- از مهمترین کاربردهای فن یوتیلیتی استفاده از آن در سیستم های تامین هوای تازه، سیستم اگزاست، تهویه صنعتی سبک می باشد.
هواکش سانتریفیوژ سقفی
فن سانتریفیوژ سقفی یکی از پرکاربردترین هواکش های گریز از مرکز می باشد. این دستگاه در دبی و فشارهای بالا به نسبت هواکش های یوتیلیتی دارای راندمان کمتری است.
اما به علت نبود فضای کافی و مناسب جهت نصب هواکش یوتیلیتی، از فن سقفی در بسیاری از مکان ها استفاده می کنند.
با توجه به عملکرد دستگاه پروانه به کار رفته در آن از نوع بکوارد یا خم به عقب طراحی شده است. از این نوع هواکش جهت انتقال ذرات گرد و غبار موجود در هوای کارخانجات، ریسندگی و کاغذ سازی استفاده می شود.
هواکش سانتریفیوژ کانالی
در فضاهایی که امکان نصب هواکش گریز از مرکز سقفی و حلزونی وجود ندارد برای تخلیه هوا در داخل کانال های هوا از هواکش سانتریفیوژ کانالی استفاده می شود.
این نوع هواکش از لحاظ کاربرد هم به عنوان دمنده (بلوئر) و هم به عنوان فن مکنده (اگزاست فن) مورد استفاده قرار می گیرد.
ظرفیت مکش هوا و میزان هوادهی این دستگاه تا ۴۰۰۰ متر مکعب برساعت و فشار آن تا ۵۰۰ پاسکال می باشد. در هواکش سانتریفیوژ کانالی برای انتقال نیروی تولیدی از الکتروموتور به پروانه هواکش از روش اتصال تسمه پولی و مستقیم استفاده می شود.
