پمپ دنده ای با فشار بالا
رابطه حداکثر فشار با گرانروی سیال و ویژگی های موتور

پمپ دنده ای با فشار بالا

سه شنبه 22 مرداد 1398

یکی از شرکتهای نسبتا معروف تولید کننده پمپ های ماه و ستاره شرکت ییلدیز ترکیه است. این شرکت پمپ از 1 تا 8 اینچ تولید می کند که تا 174 متر مکعب بر ساعت و حداکثر ده بار فشار فراهم میکند. برای فشارهای های بالاتر با توجه به گرانروی سیال باید موتور مناسبی انتخاب کرد که البته قبل از آن بایستی پمپ به لحاظ مشخصات فیزیکی ظرفیت فشار بالا را داشته باشد.

شکلات

پمپ های 1.5 اینچی YKF وYKYF و YK

فشار نهایی پمپ رابطه مستقیم با ویسکوزیته سیال و توان موتور و رابطه معکوس با سرعت چرخش موتور دارد. برای مثال در مورد محصولات شرکت یلدیز برای  ایجاد فشاری معادل 3 بار، اگر گرانروی سیال 100ssu باشد، موتور 2 اسب لازم است، اما اگر گرانروی سیال 750ssu باشد، موتور 1.5 اسب لازم است. اگر گرانروی سیال به 25000ssu برسد، موتوری با توان 0.75 اسب، همین فشار را ایجاد می کند. برای فشارهای بالاتر نیز همینطور است. مثلا اگر ما بخواهیم فشار 12 بار ایجاد کنیم، در مورد پمپ های YKF و YK برای سیالات رقیق با گرانروی 100ssu موتور 5.5 اسب لازم است، در حالی که اگر گرانروی سیال 750ssu باشد، موتوری با 1.5 اسب کمتر نیز می تواند این فشار را ایجاد کند. اگر گرانروی به 25000ssu برسد، تنها با موتور یک اسب می توان این فشار را ایجاد نمود.

در مورد دبی اما قضیه فرق می کند. هرچه گرانروی بالاتر می رود، دور موتور دچار محدودیت بیشتری می شود و کاهش دور موتور سبب کاهش دبی می گردد. برای مثال برای سیال با گرانروی 100ssu و موتور 1400 دور میتوان از پمپ تا 5.7 متر مکعب دبی گرفت. با افزایش گرانروی به 750ssu حداکثر دور موتور به 900 دور کاهش می یابد و دبی نیز به 3.7 متر مکعب بر ساعت افت می کند. این عدد در گرانروی های  حدود 25000ssu منجر به افت شدید دور موتور به 100 دور در دقیقه و دبی 0.3 متر مکعب بر ساعت می گردد.

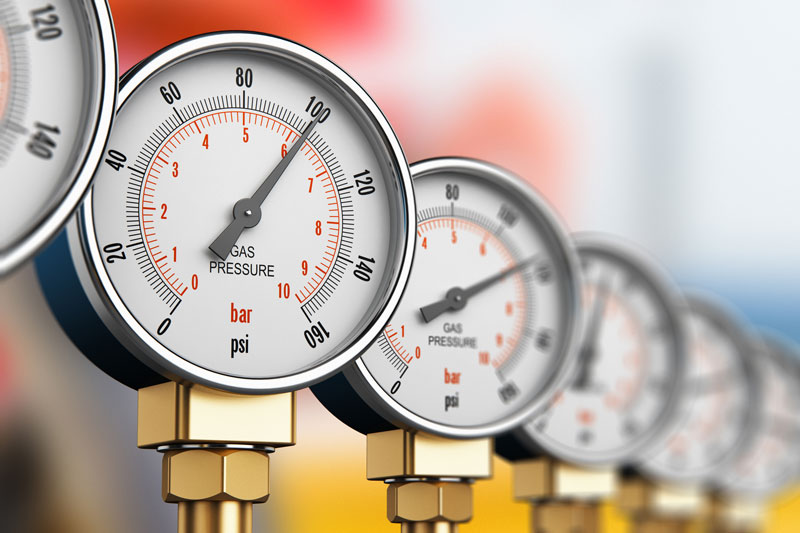

گیج فشار



پمپ YKBF-4”

در مورد این پمپ ها نیز روابط مشابهی بین گرانروی، قدرت موتور، حداکثر فشار و دبی وجود دارد. زمانی که گرانروی 750ssu است با موتور 25 اسب به 3 بار فشار، با موتور 30 اسب به 5 بار فشار، با موتور 40 اسب به 7 بار فشار و با موتور 50 اسب می توان به 10 بار فشار رسید. اما وقتی گرانروی را ده برابر کنیم(7500ssu) با موتور 20 اسب به 3 بار فشار، با موتور 25 اسب به 5 بار فشار، با موتور 30 اسب به 7 بار فشار و با موتور 40 اسب می توان به 10 بار فشار رسید.

علاوه بر گرانروی، قطر بالای ورودی و خروجی پمپ نیز، که منجر به افزایش شدید چشمگیر دبی می شود، دور مجاز را نیز به شدت کاهش می دهد.  به طوری که برای 750ssu سرعت گردش موتور 350 دور بر دقیقه است، و برای 7500ssu به 225 دور می رسد. این دور موتور ها به ترتیب دبی های 108 متر مکعب بر ساعت تا 57 متر مکعب بر ساعت را فراهم می کنند.

نتیجه گیری

انتخاب بهینه پمپ کاری پیچیده است و فاکتورهای زیادی را باید در نظر گرفت. هم باید تصور روشنی از نیاز و محل مصرف و نوع کاربرد وجود داشته باشد و هم شناخت درستی از محصولات بازار.
