انواع پروانه در پمپ ها
انواع پروانه در پمپ ها

انواع پروانه در پمپ ها

پنج شنبه 16 آبان 1398

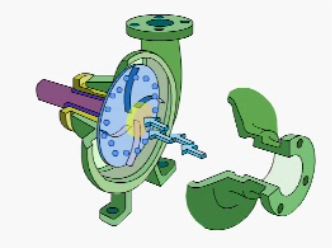

حرکت از موتور محرک به وسیله شفت به پروانه منتقل می شود سیال از چشمه پروانه به سمت پره ها حرکت کرده و در امتداد پره ها به طرف محیط پروانه جریان می یابد

حرکت سیال به سمت چپ

پروانه پمپ وظیفه انتقال انرژی را به سیال به عهده دارد یک پروانه از قسمت های زیر تشکیل شده است

توپی پروانه : با محور پمپ در تماس است و خار یا کلید جهت اتصال به پروانه به شافت روی آن قرار دارد

توپی پروانه

پره های پروانه یا ون: سیال بعد از ورود به چشمه پروانه در امتداد پره ها به طرف محیط پروانه جریان می یابد در حین حرکت سیال بر انرژی جنبشی آن افزوده می شود

پره پروانه

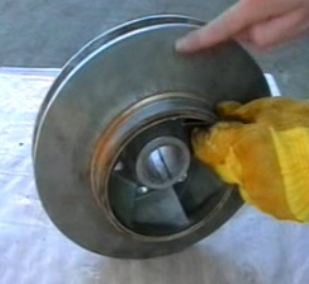

لفافه : دیواره جانبی پروانه را تشکیل می دهد امکان دارد دو طرف پره ها لفافه داشته باشد یا یک طرف و یا  اصلا نداشته باشد

لفافه

چشمه پروانه : سیال از طریق چشمه پروانه وارد پره های پروانه می شود

انواع پروانه از لحاظ ساختمان مکانیکی

پروانه بسته :پره های پروانه بین دو صفحه به نام لفافه پروانه قرار میگیرد از آنجا که در صورت وجود مواد جامد امکان انسداد پروانه وجود دارد این نوع پره ها برای پمپاژ سیالی که حاوی مواد جامد باشند استفاده نمی شوند

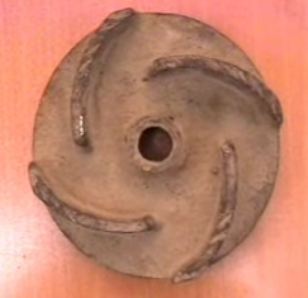

پروانه نیمه باز: پروانه از یک طرف به وسیله لفافه بسته شده است به منظور به حداقل رساندن انسداد پروانه ها تعداد پره ها کم و طول آنها بلند انتخاب می شود

پروانه نیمه باز

پروانه باز: پره ها بدون لفافه بوده بنابراین از انجا که در این پره ها مشکل انسداد وجود ندارد به عنوان لجن کش میتوان از آنها استفاده کرد

انواع پروانه ازنظر جهت جریان سیال

جریان شعاعی: سیال در جهت محور وارد پروانه میشود و در جهت شعاعی از آن خارج می شود در این نوع پروانه ها سیال در طول پره ها به علت گریز از مرکز حرکت کرده و انرژی جنبشی سیال افزایش می یابد در مواردی که نیاز به هد بالا و دبی کم باشد از این نوع پروانه ها استفاده می شود ، پروانه های استفاده شده در پتروشیمی بیشتر از این نوع است

جریان شعاعی

جریان محوری: در این نوع پروانه نیروی گریز از مرکز برای تولید فشار دخالتی ندارد جریان در جهت محور وارد و در همان جهت خارج میشود در مواردی که نیاز به دبی بالا و هد پایین باشد از این نوع پروانه استفاده میشود یک نمونه از پره های جریان محوری ایندیوسر ها هستند ایندیوسر قبل از پروانه قرار گرفته و هر دو بر روی یک شافت سوار میشود بنابراین سرعت دورانی هر دو یکی است هدف اصلی بکاری گیری ایندیوسر افزایش فشار ورودی پروانه اصلی وجلوگیری از وقوع کاویتاسیون بر روی آن می باشد

جریان محوری

جریان شعاعی – محوری : در این نوع پروانه ها هوب مخروطی شکل است جریان در جهت محور وارد پروانه میشود  و در جهتی که زوایه با محور میسازد از آن خارج می شود درحقیقت این پروانه ها حالتی ما بین پروانه های جریان شعاعی و پروانه های جریان محوری خواهند داشت

جریان شعاعی محوری

تقسیم بندی پروانه از لحاظ وضعیت ورود سیال :

مکش یک طرفه Single suction :تنها در یک طرف پروانه دهانه مکش وجود دارد و سیال از آنجا وارد پروانه میشود

مکش دو طرفه Double suction : در هر دو طرف پروانه دهانه مکش وجود دارد و سیال از هر دهانه وارد پمپ می شود ظرفیت آبدهی پمپ Double suction دوبرابر پمپ Single suction خواهد بود
