دمنده صنعتی

دمنده صنعتی با نشان های تجاری مختلف موجود است. یکی از دمنده های خوب در ایران دمنده منتظری است که کالا صنعتی به عنوان نمایندگی دمنده منتظری در تمام ایران فعالیت دارد. برای خرید دمنده و مشاوره برای خرید دمنده ، دریافت کاتالوگ دمنده و لیست قیمت دمنده با کارشناسان فروش در تماس باشید.

جهت انتقال یا افزایش فشار گاز از فن(fans) یا بلوئر(blowers) و یا کمپرسور (comperssors) استفاده می شود. ونتلاتور برای افزایش فشار کم ؛بلوئر متوسط و کمپرسور برای افزایش فشار بالا مورد استفاده قرار میگیرند.

بلوئر ساختمانی مشابه به پمپ سانتریفوژدارد ولی از بلوئر گاز عبور میکند.بلوئر سیستم خنک کاری ندارد ولی در اغلب کمپرسور ها سیستم خنک کاری پیش بینی می شود.از آنجا که نسبت فشار در دمنده صنعتی یا فن پایین است (به طور متوسط یک پانزدهم)،تقریبا دانسیته گاز در ونتلاتور ثابت بوده و می توان تئوری سیالات غیر قابل تراکم (پمپ) را برای فن استفاده کرد.

انواع دمنده صنعتی :

به طور کلی دمنده صنعتی را می توان به دو دسته کلی گریز از مرکز(سانتریفوژ) و دمنده محوری تقسیم بندی کرد. البته ونتلاتور خاصی وجود دارند که در این تقسیم بندی قرار نمیگیرند که به آنها اشاره خواهد شد.

دمنده سانتریفوژ برای فشار بالا و دبی پایین و دمنده محوری برای دبی بالا و فشار پایین مورد استفاده قرار میگیرد.

ونتلاتور سانتریفوژ با توجه به شکل پروانه چند نوع ساخته می شوند.

دمنده صنعتی ( فن ):

1- فن سانتریفوژ

_پره ایرفول  (AF)

_انحنا رو به عقب (BC)

_صاف رو به عقب (BI)

_مستقیم در نوک (RT)

_انحنا رو به جلو (FC)

_شعاعی (RB)

2- دمنده محوری

_محوری ساده (PF)

_محوری لوله ای (TA)

_محوری پره ای (VA)

فن با پره ایرفول(AF)،با پره انحنا رو به عقب (BC) ،با پره صاف ولی رو به عقب (BI)،با پره مستقیم در نوک(RT)،با پره انحنا رو به جلو(FC)،و پره مستقیم شعاعی(RB)،از جمله فن یا دمنده سانتریفوژهستند.

ونتلاتور سانتریفوژبا پره ایرفول بهترین راندمان کاری و کمترین تولید صدا را در بین انواع مختلف ونتلاتور سانتریفوژ دارند.

فن سانتریفیوژ

این پروانه از لحاظ ساخت ساده است و راندمان کمتر و مقاومت مکانیکی ضعیف تری در مقایسه با پره انحنا دار دارند.

دمنده صنعتی ( فن ) سانتریفوژ با پره انحنا رو به عقب (BC) مشابه دمنده صنعتی ایرفول بوده ولی راندمان دمنده صنعتی سانتریفوژ با پره انحنا رو به عقب کمی پایین تر استو می تواند گاز که دارای ذرات است را انتقال دهد.

چنانچه غلظت مواد درون گاز بالا باشد پره شعاعی یا مستقیم در نوک توصیه می شود.در پروانه شعاعی امکان رسوب کمتر بوده و تمیزکاری بعدی دمنده صنعتی ساده تر است .

دمنده صنعتی سانتریفوژ با پروانه رو به جلو (FC) در مقایسه با فن با پره رو به عقب و در اندازه یکسان دبی کمتر و فشار بیشتری را تولید می کند و راندمان پایین تری دارند.نمونه دمنده صنعتی سانتریفوژ، فن کولر آبی است که از نوع پره رو به جلو بوده و اندازه کوچک تری دارد.

گفتنی است چنانچه برای کولر آبی به جای پره رو به جلو از پره رو به عقب (BC)استفاده می شد راندمان بهتر ولی اندازه فن بزرگتر می بود.فن رو به جلو در جایی که فضای اشغال شده اهمیت داشته باشد،استفاده می شود.

دمنده صنعتی با پره شعاعی راندمان کم دارند ولی از لحاظ ساخت ساده تر بوده و حین کار تمیزکاری نیز صورت میگیرد.به عبارتی امکان رسوب گذاری درون پروانه بسیار کم می باشد.

فن محوری در سه نوع محوری ساده یا ملخی (PROPELLER)، محوری لوله ای و محوری پره ای وجود دارد.ونتلاتور(فن) محوری ساده رایج ترین نوع ونتلاتور محوری استفاده شده در صنایع مختلف است که می تواند جهت انتقال گاز داغ و آلوده استفاده شود.اغلب در دیواره ساختمان جهت تخلیه گاز از داخل ساختمان و یا حتی در برج خنک کن مورد استفاده قرار میگیرد.اغلب پروانه فن محوری همراه الکتروموتور بوده و در محل نصب می شود.الکتروموتور یا مستقیما به محور وصل است یا توسط تسمه پروانه حرکت را منتقل می کند.

در حالتی که تسمه پروانه استفاده شود تنظیم موقعیت الکتروموتور ساده تر بوده و الکتروموتور در جریان اصلی عبور هوا خواهد بود و عمل خنک کاری زود تر صورت میگیرد البته عمل خنک کاری خود موجب کاهش راندمان ونتلاتور می شود.

مقطع پره ونتلاتور محوری ممکن است به صورت ایرفول بوده که در این صورت ونتلاتور عملکرد بهتری خواهد داشت.

ونتلاتور محوری لوله ای مشابه ونتلاتور محوری ساده بوده ولی در خروجی یک کانال عبور گاز قرار میگیرد در این صورت لازم است جهت غلبه بر اصطکاک مسیر، فشار بیشتری تولید کند.

پروانه دمنده محوری

البته از آنجا که جریان خروجی از ونتلاتور دارای چرخش بوده چنانچه به کانال خروجی فرستاده شود،همراه با افت زیاد اصطکاکی خواهد بود. در شرایط افت اصطکاکی ، نصب پره هادی در پایین دست ونتلاتور گردابه جریان را مستهلک میکند.

ونتلاتور محوری پره ای نیز مشابه ونتلاتور محوری ساده می باشد و در ورودی کانال عبوری گاز نصب می شوند.از آنجا که گاز خروجی از ونتلاتور دارای چرخش است،این چرخش موجب افت هد در مسیر می شود. برای کاهش تلفات از پره هادی در مسیر استفاده می شود.

علاوه بر دودسته کلی اشاره شده، فن دیگری نیز در صنعت وجود دارد که می توان به طور نمونه از فن جریان مخلوط و جریان متقاطع نام برد.فن جریان مخلوط برای فشار و دبی متوسط کاربرد دارد. فن جریان متقاطع مشابه فن سانتریفوژ با پره رو به جلو (FC) بوده ولی گاز در دو مرحله از پره عبور میکند.مزیت اصلی فن متقاطع این است که فن متقاطع می تواند عریض تر ساخته شود ( در جهت محوری) که عریض تر ساخته شدن فن متقاطع منجر به افزایش دبی عبور از فن در مقایسه با حالات دیگر است.البته راندمان فن کاهش می یابد.



منحنی مشخصه در فن محوری:

منحنی مشخصه فن محوری از قبیل فشار، قدرت و راندمان بر حسب دبی به صورت منحنی ارائه می شود.فشار تولیدی دمنده صنعتی به صورت فشار استاتیکی یا فشار کل که مجموع فشار استاتیکی و دینامیکی است، داده می شود. منحنی فشار دارای یک بیشینه در وسط می باشد که این نقطه منحنی را به دو ناحیه پایدار (سمت راست) و منطقه ناپایدار (سمت چپ) تقسیم میکند.در حالت عادی لازم است دمنده صنعتی در سمت راست نقطه بیشینه که منطقه بهره برداری است کار کند.

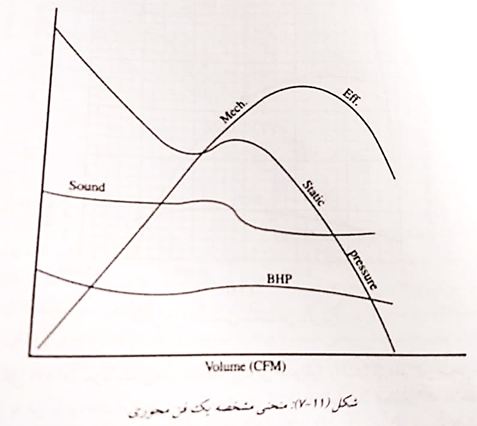

منحنی مشخصه فن محوری



منحنی مشخصه یه فن سانتریفوژ مربوط به فن با پره ایرفول است که راندمان آن تا 88% میرسد.همانطور که ملاحظه می شود در مقایسه با فن محوری ،فن سانتریفوژ عملکرد پایداری در سیستم دارد.حداقل صدا در منطقه بهترین راندمان یعنی نقطه کار نامی فن می باشد.فن سانتریفوژبا پره انحنا رو به جلو (FC) نیز منحنی مشخصه مشابه فن محوری دارند.

واضح است پروانه رو به جلو به طور نسبی دبی و فشار بیشتری را تولید میکند.در شرایطی که فن با پره رو به جلو استفاده شود دقت لازم بایستی صورت گیرد تا فن در منطقه ناپایدار کار نکند و در سیستم تغییرات سریع جریان رخ ندهد.
