پمپ افقی طبقاتی استیل Leo - لیو (EDH)

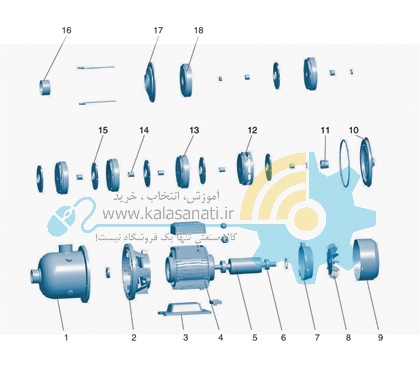

جنس قطعه

نام قطعه

شماره قطعه

PART

MATERIAL

فولاد ضد زنگ 304/316

بدنه پمپ

1

Pump bBody

AISI 304/AISI 316

آلومینیوم سخت کاری شده

واسطه

2

Support

ZL 102

چدن ضد زنگ

صفحه پایه

3

Bottom Plate

Cast iron

استاتور

4

Stator

روتور

5

Rotor

بلبرینگ

6

Bearing

آلومینیوم سخت کاری شده

کاور انتهایی

7

Rear Cover

ZL 102

پلی پروپیلن

فن

8

Fan

PP

کاور فن

9

Fan Cover

08F

فولاد ضد زنگ304

کاور واسطه

10

Bracket Cover

AISI 304

کربن/سرامیک

آب بند مکانیکی

11

Mechanical Seal

Carbon / Ceramic

فولاد ضد زنگ304

دیفیوزر (3)

12

Diffuser3

AISI 304

فولاد ضد زنگ304

دیفیوزر (2)

13

Diffuser2

AISI 304

فولاد ضد زنگ304

بوش

14

Sleeve

AISI 304

فولاد ضد زنگ304

پروانه

15

Impeller

AISI 304

فولاد ضد زنگ304

بوش فاصله پرکن

16

Spacer Bush

AISI 304

فولاد ضد زنگ304

واسط تحت فشار

17

Pressure Plate

AISI 304

فولاد ضد زنگ304

دیفیوزر (1)

18

Diffuser1

AISI 304
