سوالات متداول

انواع گیربکس صنعتی موجود در بازار گیربکس کوپل شده هستند؟
پاسخ: عموماً انواع گیربکس صنعتی موجود در بازار به صورت کوپل نشده عرضه می شود. اما کارخانه هایی هم هستند که محصولات خود را به صورت الکتروگیربکس یا موتورگیربکس نیز ارائه می دهند. به عنوان مثال شرکت شریف اصفهان بخش وسیعی از گیربکس صنعتی خود را به صورت کوپل شده با الکتروموتور موتوژن تبریز یا الکتروموتور الکتروژن به بازار عرضه می­کند.

از انواع گیربکس صنعتی ، بهترین گیربکس حلزونی موجود در بازار ایران چیست؟
پاسخ: برندهای مختلفی گیربکس حلزونی را تولید می کنند و یکی از بهترین برند های گیربکس ایرانی در تولید گیربکس حلزونی کارخانه سهند اصفهان است که با نسبت های زیادی اقدام به تولید گیربکس حلزونی کرده است.

گیربکس صنعتی در کدام صنایع کاربرد بیشتری دارد؟
عموماً گیربکس صنعتی توان های بالایی زا تحمل میکند و برای همین در صنایع سنگین کاربرد بیشتری دارد. به عنوان مثال گیربکس نئوپان سازی، صنایع فولاد، صنایع سیمان، صنعت مس و روی، گیربکس صنایع پتروشیمی، گیربکس برای نورد فولاد، گیربکس صنعتی برای بالابر، برای انتقال مواد مذاب در کوره، گیربکس جرثقیل، گیربکس پرس سنگین، گیربکس آسیاب بالمیل، گیربکس میکسر بتن به عنوان صنایع پر کاربرد هستند.

چه تفاوتی بین گیربکس افزاینده و گیربکس کاهنده است؟
پاسخ: گیربکس کاهنده بیشترین مصرف را در بازار دارد و در این گیربکس صنعتی به ازای کاهش دور ، گشتاور افزایش می یابد. در حالی که در گیربکس های افزاینده، با کاهش گشتاور، دور افزایش خواهد یافت.

برای انتخاب صحیح یک گیربکس صنعتی چه اطلاعاتی لازم است؟
پاسخ:
1- نسبت تبدیل دور (حاصل تقسیم دور خروجی به دور ورودی گیربکس)
2- توان ورودی به گیربکس صنعتی (قدرت الکتروموتور کوپل شده با گیربکس بر حسب کیلووات یا اسب بخار)
3- اندازه گشتاور خروجی مورد نیاز (عموماً بر حسب نیوتن متر برآورد می شود)
4- دور خروجی مورد نیاز (عموماً به صورت دور در دقیقه مطرح می شود)
البته ضریب امنیتی گیربکس صنعتی ، نوع و شرایط نصب انواع گیربکس صنعتی (قطر شافت ورودی و خروجی) ، دمای محیط، نوع انتقال بین الکتروموتور و گیربکس (مستقیم، واریاتور، کوپلینگ و ...)، راندمان گیربکس صنعتی ، جنس بدنه گیربکس و پارامترهای دیگری نیز برای انتخاب بهترین گیربکس از بین انواع گیربکس صنعتی تاثیرگذار خواهد بود.

راندمان کدام گیربکس صنعتی بیشتر است؟
پاسخ: به طور کلی گیربکس خورشیدی (سیاره ای) دارای بیشترین راندمان (تا 98 درصد) بوده و قابلیت تحمل دور ورودی بالایی را دارد. گیربکس هلیکال با توجه به نوع دنده ها راندمانی بین 80 تا 90 درصد دارد و راندمان گیربکس حلزونی بین 45 تا 55 درصد است. البته باید توجه داشت که خاصیت برگشت ناپذیری در بسیاری نسبت های گیربکس حلزونی باعث شده است تا مصرف زیادی در بازار داشته باشد.

مزایای گیربکس خورشیدی چیست؟
پاسخ: گیربکس خورشیدی به عنوان جدیدترین نسل گیربکس صنعتی با راندمان بالایی که دارند، امروزه جایگاه ویژه ای پیدا کرده اند. از جمله مزایای مهم گیربکس خورشیدی موارد ذیل است:
1- گستره دور بالا بین 0.4 تا 500 دور در دقیقه
2- محدوده گشتاور بین 650 تا 500000 نیوتن متر
3- حجم بسیار کم حتی تا 1.4 برابر گیربکس مشابه
4- تحمل بار عمودی و افقی زیاد بر روی شافت
5- صدای بسیار کم

بهترین الکتروگیربکس برای بالابر چیست؟
پاسخ: گیربکس بالابرها باید خاصیت برگشت ناپذیری داشته باشد و علاوه بر آن موتور ترمز دار باشد. گیربکس حلزونی در نسبت های 40 به بالا دارای این خاصیت است و الکتروگیربکس حلزونی میتواند به عنوان بهترین گزینه برای بالابرها باشد.

روش و کیفیت ساخت گیربکس چه تاثیری در راندمان آن دارد؟
پاسخ: روش و کیفیت ساخت چرخ دنده ها، شفت و کیفیت روانکارها، اتصالات پوسته، جنس پوسته، یاتاقان و دیگر ملاحظات مربوط به ساخت تاثیر به سزایی در بالابردن راندمان گیربکس، کاهش دمای تولید شده، کاهش نوسانات و همچنین صدای تولید شده توسط گیربکس دارد.

گیربکس شیرفلکه های کشویی در کدام صنایع کاربرد دارد؟
پاسخ: از این گیربکس ها در صنایع انتقال آب، نفت استفاده می شود.

ضریب کار (Service Factor) چیست؟

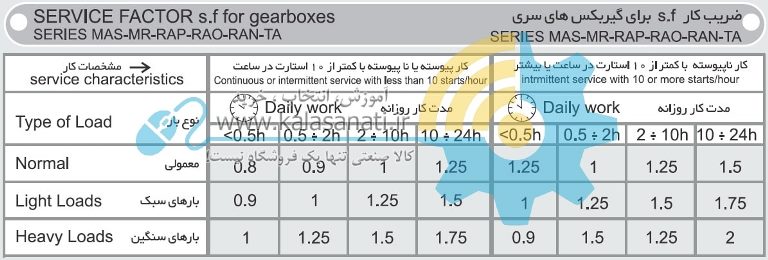

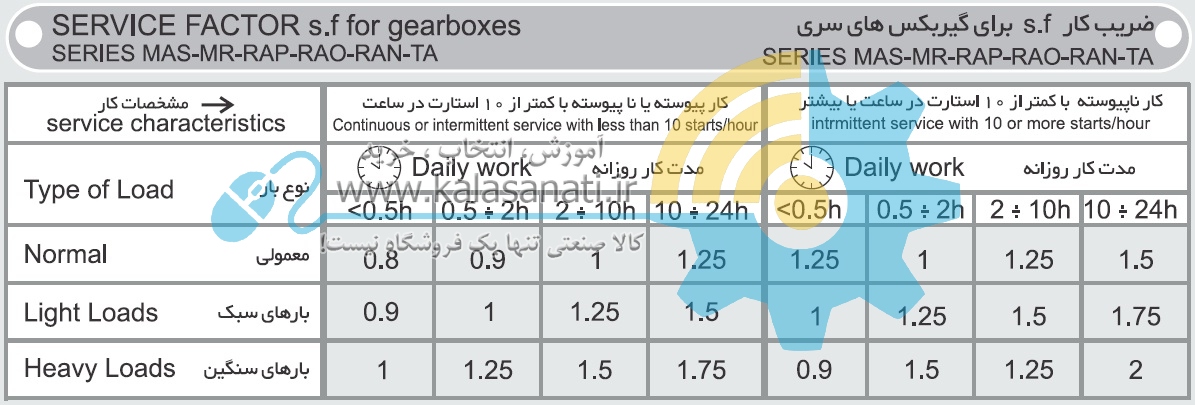

پاسخ: گیربکس ها عموماً تحت بار متغیر کار می کنند، لذا بسیار بهتر است که برای کاربری های مختلف گیربکس با ضریب کار متناسب انتخاب شود. جدول زیر ضرایب کاری مختلف را نمایش می دهد. در مواردی که اضافه بار به صورت لحظه ای بر گیربکس اعمال می شود، کار با برگشت است و محرک یک موتور احتراقی است، ضرایب زیر در 1.2 ضرب خواهد شد.







صدای نامتعارف الکتروگیربکس از کجاست؟
پاسخ: جهت اندازه گیری صدا و تشخیص متعارف یا نامتعارف بودن آن می توان از استاندارد
ISO8579-1 استفاده نمود. این استاندارد جهت تعیین سطح صدای ناشی از چرخدنده ها می باشد. اصولا هنگام به گوش رسیدن صدای نامتعارف از گیربکس باید به سه نکته توجه کرد:
1- صدا می تواند از گیربکس باشد که بسته به اینکه از دنده ها یا بلبرینگ و ... باشد باید بررسی شود.
2- صدا می تواند از مصرف کننده و متعلقات گیربکس باشد. کوپلینگ دنده ای یا تسمه و پولی و یا موتور متصل به گیربکس باید بررسی شود.
3- ایراد در نصب و یا جابجا شدن شاسی یکی دیگر از دلایل صدای نامتعارف در گیربکس است.

صدای گیربکس را چگونه کمتر کنیم؟
پاسخ: صدا در گیربکس ها می تواند دلایل مختلفی داشته باشد مانند
: 1- روغن ناکافی، 2- شکستگی چرخدنده ، 3- خرابی بیرینگ، 4- بار اضافی و 5- عدم تراز بودن یا ناهمراستا بودن با الکتروموتور و مصرف کننده
راه حل های مرتبط با این دلایل به ترتیب عبارتند از
: 1- خارج کردن روغن کثیف و افزودن روغن، 2- تعویض چرخدنده، 3- تعویض بلبرینگ فرسوده، 4- کاهش بار یا تعویض سایز گیربکس و 5- اصلاح مونتاژ گیربکس

بول هلیکال (Bevel Helical) به چه معناست؟
پاسخ: اگر در گیربکس هلیکال هدف این باشد که انتقال نیرو به صورت خطی نباشد و تحت زاویه 90 درجه باشد، از چرخ دنده های گونیا که
Bevel Helical نام دارند استفاده می شود. این چرخ دنده ها میتوانند مستقیم یا اسپیرال (زاویه دار) باشند.

چرا از گیربکس صنعتی استفاده می کنند؟
پاسخ: الکتروموتورهای متعارف در بازار با دور و گشتاورهای مشخصی تولید می شوند. اما در بسیاری از صنایع دوران با سرعت یا گشتاورهای متفاوتی نیاز است. از طرفی ممکن است در برخی دستگاه ها نیاز به تغییر زاویه محور دوران باشد. گیربکس ها به خوبی این نیاز ها را برآورده کرده و امروزه جایگاه ویژه ای در صنعت باز کرده اند.



نسبت گشتاور و دور در یک گیربکس صنعتی چگونه است؟
پاسخ: در یک
گیربکس صنعتی گشتاور با دور رابطه عکس دارد؛ یعنی گیربکس صنعتی می تواند با کاهش دور گشتاور را افزایش دهد یا با افزایش دور،گشتاور محور خروجی گیربکس را کاهش دهد. حالت ایده آل یک گیربکس صنعتی تعریف مشخصی دارد که بیان می کند حاصلضرب دور در گشتاور، در ورودی و خروجی گیربکس، ثابت است اما با توجه به اینکه معمولا در دستگاه های مکانیکی تلفات انرژی وجود دارد، این حاصلضرب در محور خروجی میزان کمتری خواهد داشت.

عوامل مهم در انتخاب گیربکس صنعتی کدامند؟
پاسخ:  عوامل متعددی در انتخاب یک
گیربکس صنعتی نقش دارند که عبارتند از:
نوع ماشینی که برای آن انتخاب شده است، دمای محیط،
شرایط محیط مانند گرد و خاکی بودن، رطوبتی بودن، یخ زدگی، الکتروموتور محرک ( نوع و مشخصات )، نوع انتقال بین موتور و گیربکس ( مستقیم ، از طریق کوپلینگ، تسمه و پولی یا واریاتور)، آرایش محورها و مقدار بار شعاعی.

چند نوع گیربکس صنعتی وجود دارد؟
پاسخ: گیربکس های صنعتی عموماً به هفت نوع مختلف دسته بندی می شوند:
1-
گیربکس حلزونی انواع گسترده ای دارد و بیشترین مصرف را دارد.
2- گیربکس هلیکال
به انواع گیربکس هلیکال شافت مستقیم پایه دار و هلیکال شافت مستقیم فلنچ دار و گیربکس بول هلیکال قابل تقسیم بندی است.
3- گیربکس خورشیدی ( یا گیربکس سیاره ای )
بیشترین راندمان را دارند و امروزه در صنعت جایگاه ویژه ای پیدا کرده اند.
4- گیربکس مرکب
در جاهایی که دور بسیار کم نیاز است، عموماً از گیربکس مرکب استفاده می شود.
5- گیربکس آویز
6- گیربکس کرانویل پینیون
7- گیربکس رپ

گشتاور خروجی الکتروگیربکس چگونه محاسبه می شود؟

پاسخ: برای محاسبه گشتاور خروجی الکتروگیربکس روابط زیادی وجود دارد ولی به عنوان یک رابطه ساده میتوان از رابطه Τ=P×955/n² که در آن حرف T نشانه گشتاور، حرف P نشانه توان و حرف نشانه دور خروجی است، استفاده کرده و گشتاور خروجی الکتروگیربکس را محاسبه کنیم. در محاسبه گشتاور خروجی الکتروگیربکس با در اختیار داشتن گشتاور و اعمال فاکتور ایمنی از جدول های مربوطه گیربکس صنعتی که توسط کارخانه تهیه شده است، می توان گشتاور خروجی را بدست آورد.

گیربکس صنعتی چه کاربردهایی دارند؟
پاسخ: امروزه
گیربکس صنعتی جایگاه ویژه ای در کارخانجات و صنایع مختلف دارد. برای یک گیربکس صنعتی  کاربردهای مختلفی میتوان متصور شد.
در حمل و نقل ریلی برای کشیدن واگن های مسافری، در وینچ ها نظیر وینچ مخصوص دریچه سد، در خطوط انتقال آب و نفت مانند گیربکس شیر آلات کشویی که در ایران شرکت گیربکس سهند اصفهان یکی از شرکت هایی است که گیربکس شیر آلات را تولید می کند، در انواع بالابرها (عموماً از
گیربکس حلزونی ای استفاده می شود که برگشت پذیر نیستند)، در کشاورزی و خصوصاً آبیاری بارانی از گیربکس افزاینده یا گیربکس پشت تراکتوری برای افزایش سرعت گاردون در تراکتور و انتقال سرعت بالا به پمپ استفاده می شود.

همچنین از گیربکس صنعتی در انواع جرثقیل سقفی و وینچ تک فاز و سه فاز ، در دستگاه های کشش و نورد آهن آلات ، ساخت انواع بالابر هایی که برای پاک کردن شیشه های ساختمان های بلند و برج ها بکار می رود، در سیستم هواده فاضلاب شهری، انواع گیربکس واگن کش حامل سنگ و بارهای سنگین دیگر.

استفاده از گیربکس صنعتی در ساخت انواع مخلوط کن های و بچینگ ها، گیربکس انواع کوره های گردان برای ساخت مصالح ساختمانی، انواع گیربکس صنعتی رول بازکن ، گیربکس انواع دستگاه های حفر چاه، ساخت انواع تابلوهای تبلیغاتی، استفاده در کارخانجات قند.

علاوه بر این در صنعت سیمان انواع گیربکس صنعتی در سایز های بزرگ استفاده می شود. در صنایع شیمیایی ، در صنایع دفاعی، پالایشگاه ها، صنایع غذایی، کارخانجات پتروشیمی، کارخانجات رنگ و لعاب و در صنایع مس و فولاد نیز گیربکس ها استفاده بسیار زیادی دارند.
