اجزای پمپ دنده ای
اجزای پمپ دنده ای

اجزای پمپ دنده ای

سه شنبه 13 آذر 1397













اجزای پمپ دنده ای

پوسته پمپ های دنده ای از سه قسمت تشکیل می شود :

1. بدنه نگه دارنده

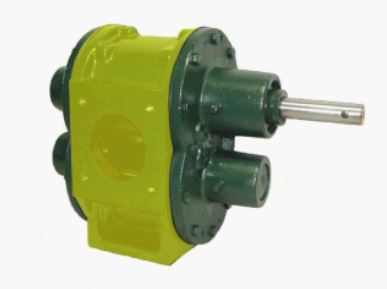

بدنه نگه دارنده

2. در پوش طرف محور

 درپوش طرف محور

3. در پوش انتهایی

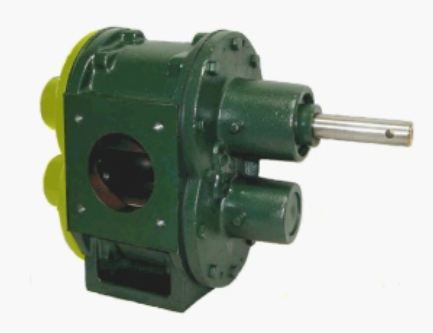

درپوش انتهایی

قسمت داخلی بدنه نگه دارنده به شکل عدد 8 ساخته می شود که در حقیقت دو چرخ دنده در همین قسمت 8 شکل قرار میگیرند. دهانه مکش و رانش در مرکز بدنه نگه دارنده قرار می گیرند

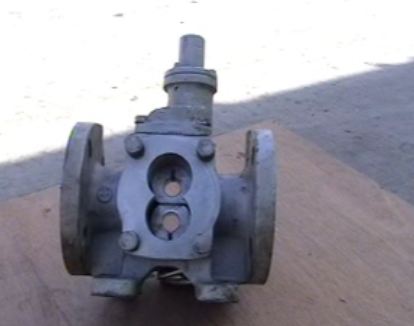

قسمت داخلی بدنه نگه دارنده

در پوش ها در دو طرف بدنه نگه دارنده قرار گرفته و در داخل آن سوراخ هایی تعبیر شده که محل قرار گرفتن یاتاقان های شفت می باشد معمولا اورینگ بین در پوش ها و بدنه نگه دارنده

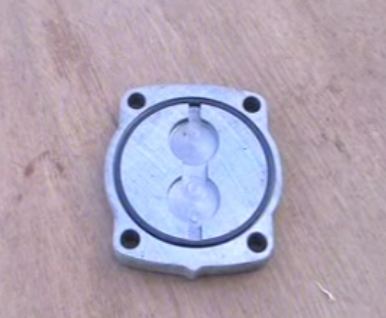

درپوشها

قرار می گیرند تا از نشتی سیال جلو گیری کند با کاهش دما ویسکوزیته سیال افزایش میابد از طرفی در صورتی که از پمپ دنده ای برای پمپاژ سیال با ویسکوزیته بالا استفاده شود جهت جلوگیری از جامد شدن سیال مورد نظر خصوصا زمانی که پمپ از سیال پر بوده  و موقتا از سرویس خارج می شود بایستی سیال را گرم نگه داشت برای این منظور جهت انتقال موثر گرما به بدنه پمپ از یک محفظه یا همان جکت که در دور پوسته قرار می گیرد استفاده می شود این محفظه به دور تمام پوسته یا تنها نیمی از پوسته قرار می گیرد از محفظه ذکر شده آب داغ بخار یا روغن داغ جهت گرم کردن سیال عبور داده می شود
